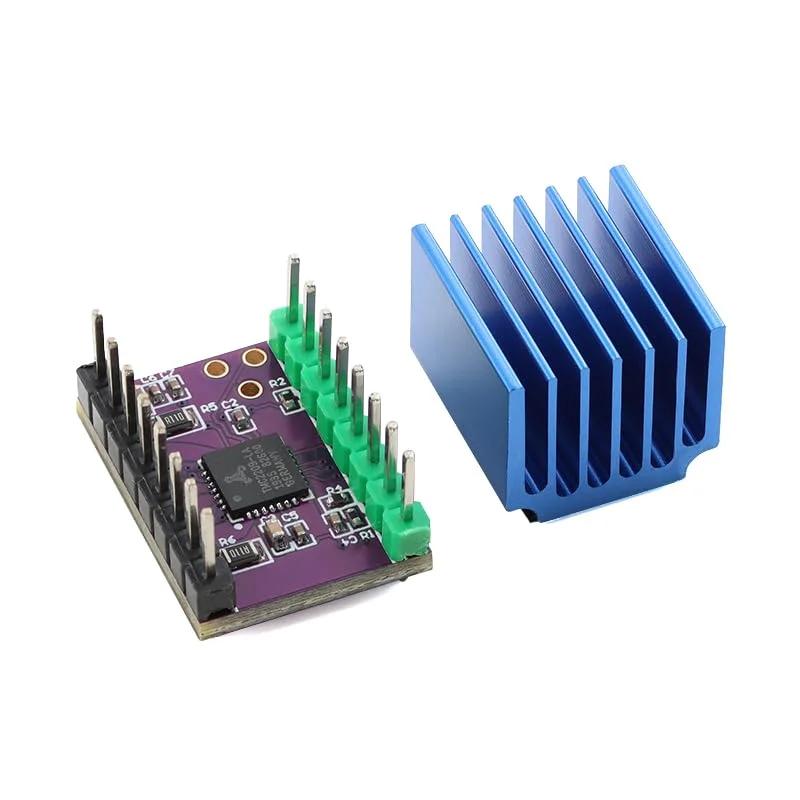

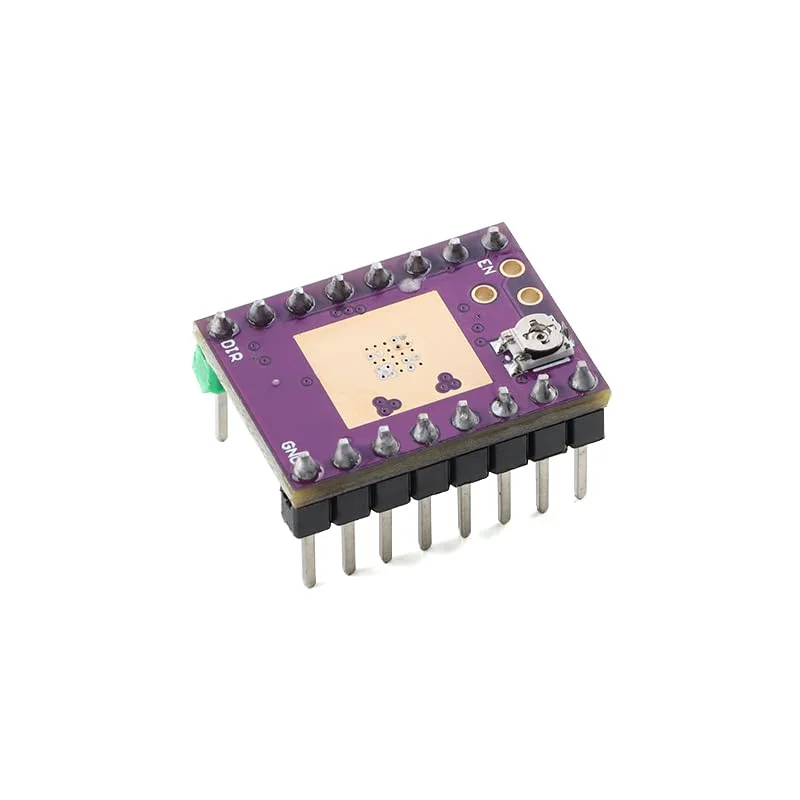

دو عدد برد بنفش ماژول TMC2209 درایور موتور پله ای بی صدا برای پرینتر سه بعدی - سازگار با Smoothieboard

پارامترهای محصول ولتاژ ورودی: 8V -36V DC (سازگار با ولتاژ گسترده، پشتیبانی از منبع تغذیه صنعتی 24V) ولتاژ منطقی: 3.3V-5V DC (سازگار با سطح کنترل STM32/Arduino) حداکثر جریان خروجی: 2.5A/فاز (RMS 1.8A، خنک کننده اجباری مورد نیاز است) وضوح میکرو استپ: 1/256 استپ (پیشرو در صنعت، پشتیبانی از فناوری بی صدای StealthChop2) رابط کنترل: ارتباط سریال UART (نرخ باود 115200) + کنترل پالس STEP/DIR شاخص بی صدا: <15dB @ 20cm عملکرد حفاظتی: خاموش شدن در دمای بیش از حد (>150 درجه سانتیگراد خاموش شدن خودکار) حفاظت از اتصال کوتاه قفل ولتاژ پایین (توقف کار در <8V) دمای کارکرد: -40 درجه سانتیگراد تا +125 درجه سانتیگراد عملکرد پین محصول VM: منبع تغذیه موتور مثبت (8V-36V DC، منبع تغذیه DC مثبت) GND: منبع تغذیه و زمین منطقی (زمین مشترک با کنترلر و موتور) VIO: ورودی سطح منطقی (3.3V/5V DC، متصل به کنترلر VCC) STEP: ورودی پالس استپ (ماشه لبه بالارونده، عرض پالس> 100ns) DIR: ورودی کنترل جهت (چرخش رو به جلو سطح بالا، معکوس سطح پایین) EN: فعال کردن کنترل (درایو فعال سطح پایین) MS1/MS2: انتخاب آدرس UART (زمین = آدرس پیش فرض 0x 00) PDN/UART: برای ارتباط سریال UART (داده های دو طرفه TXD/RXD) DIAG: نشانگر خطا (خروجی درین باز، آلارم اضافه جریان/گرمای بیش از حد ماشه سطح پایین)
