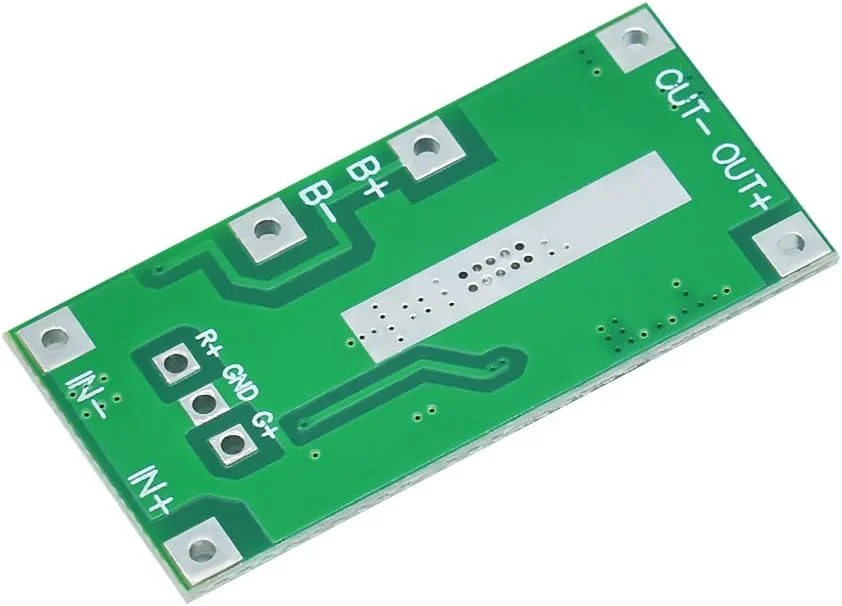

2 عدد ماژول منبع تغذیه بدون وقفه DC 5V 1A UPS محافظ باتری لیتیومی 18650

2 عدد ماژول منبع تغذیه بدون وقفه DC 5V 1A UPS برد محافظ باتری لیتیومی 18650 ورودی: بالاتر از 5V1A خروجی: 5V1A (حداکثر) باتری: باتری لیتیومی پلیمری، باتری لیتیومی 18650. (ظرفیت توصیه شده زیر 10000 میلی آمپر) ترمینال ورودی: محافظت در برابر اتصال معکوس، محافظت در برابر ولتاژ بیش از حد ورودی، به طور خودکار هنگامیکه ورودی از 6 ولت فراتر رود، برق ورودی را قطع کرده و به حالت منبع تغذیه باتری تغییر می دهد. ترمینال باتری: محافظت در برابر اتصال معکوس محافظت در برابر اتصال کوتاه اتصال معکوس در حین شارژ آسیب نمی بیند. هنگامی که ورودی برق خارجی از 20 ولت فراتر رود، واحد محافظت خراب می شود. ترمینال خروجی: فقط می تواند بارهای معمولی را تامین کند و نمی توان آن را به آداپتورهای برق دیگر متصل کرد و در صورت اتصال معکوس می سوزد. حالت ورودی: IN+ ورودی+، IN- ورودی- حالت خروجی: OUT+ خروجی+، OUT- خروجی- باتری: B+ به باتری+ متصل می شود، B- به باتری - متصل می شود چراغ نشانگر (باید توسط خودتان اضافه شود): R+ وضعیت کار منبع تغذیه خارجی است، G+ نشانگر ظرفیت باتری است. ظرفیت باتری با فرکانس چشمک زدن نمایش داده می شود. هرچه چشمک زدن سریعتر باشد، ظرفیت باتری کافی تر است و در صورت خالی بودن یا شارژ نشدن به طور خودکار خاموش می شود. شرح J1: برای تنظیم توان منبع تغذیه خارجی استفاده می شود. مقدار پیش فرض زیر 1 آمپر است. هنگامی که جامپر اتصال کوتاه است، توان خروجی منبع تغذیه خارجی باید به 5 ولت 2 آمپر برسد. جامپر برای سوئیچ کردن جریان 0.5 آمپر/1 آمپر و ابتدا تامین بار است، جریان باقیمانده برای شارژ به باتری منتقل می شود. هنگام شارژ مدار گرم می شود، بنابراین برد مدار هنگام مونتاژ باید فاصله ای با باتری داشته باشد. ثانیاً، باتری نسبت به قطبیت خوشبین است. لطفاً آن را به صورت معکوس وصل نکنید تا از آسیب رساندن به تراشه مدیریت جلوگیری شود. هنگامی که مدار در حین شارژ کار می کند، هیچ محافظت در برابر اتصال کوتاه وجود ندارد.
