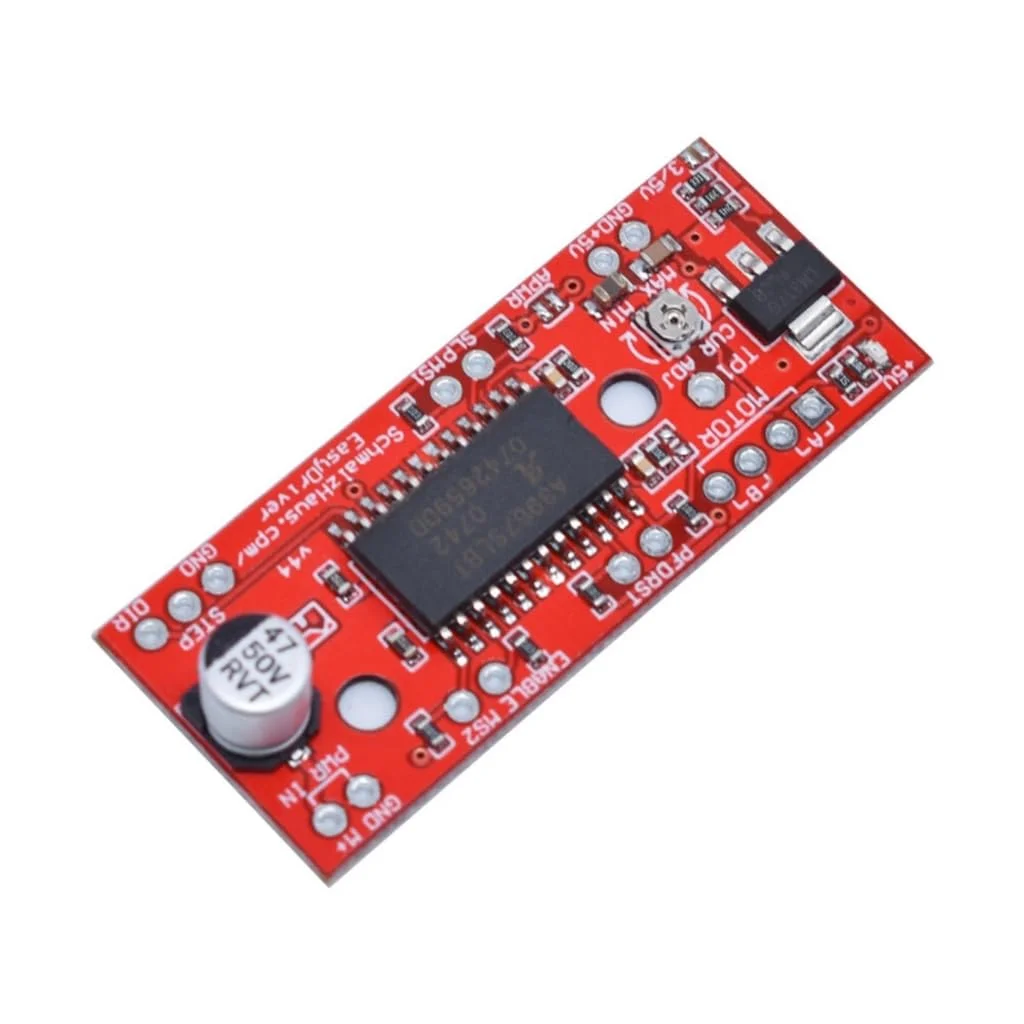

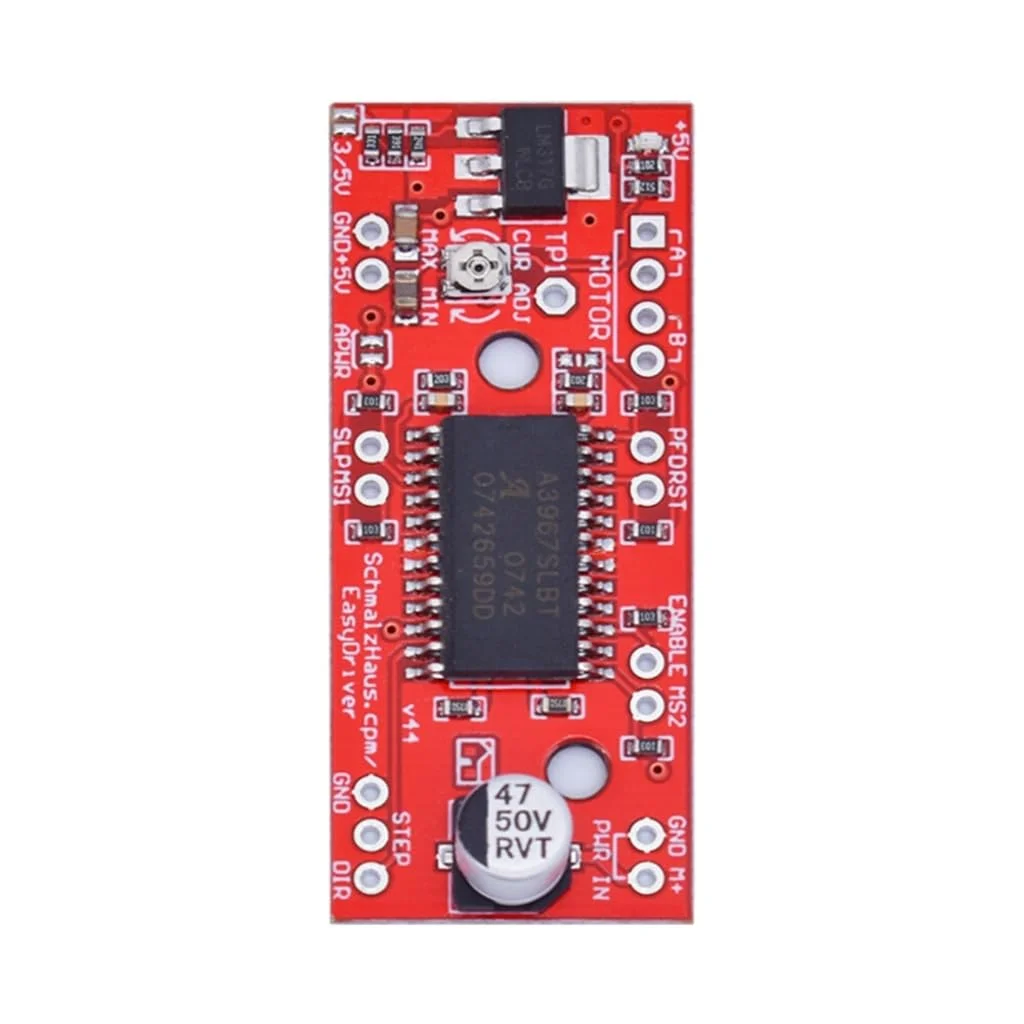

دو عدد برد توسعه درایور موتور پله ای EasyDriver A3967، برد توسعه ماژول A3967 پرینتر سه بعدی

ویژگی ها: EasyDriver یک درایور موتور پله ای با کاربری آسان است، مناسب برای هر چیزی که می تواند یک خروجی دیجیتال 0 تا 5 ولت (یا 0 تا 3.30 ولت در صورت لحیم کاری SJ2 بسته در EasyDriver) ارائه دهد. EasyDriver برای تغذیه موتور به منبع تغذیه 7 ولت تا 30 ولت نیاز دارد و می تواند هر ولتاژی از موتور پله ای را تغذیه کند. EasyDriver دارای تنظیم کننده ولتاژ داخلی برای رابط های دیجیتال است که می تواند روی 5 ولت یا 3.30 ولت تنظیم شود. یک موتور پله ای 4 سیمه و یک میکروکنترلر را وصل کنید و کنترل موتور را در اختیار دارید. در این نسخه ما خطای ابریشم را در تنظیمات برطرف کردیم. پین MS2 انتخاب شده میکرو استپ A3967 شکسته شده است و امکان تنظیم وضوح میکرو استپ را فراهم می کند. پین های sleep و enable نیز برای کنترل شکسته شده اند. cjmcu. هنگام روشن بودن درایور، موتور را وصل یا جدا نکنید. این امر باعث آسیب دائمی به IC A3967 می شود. مشخصات فنی: قطعه: PCB اندازه: تقریبا 48 میلی متر / 1.88 اینچ توجه: 1. لطفا به دلیل اندازه گیری دستی، خطای 1-2 سانتی متر را مجاز بدانید، قبل از سفارش مطمئن شوید که مشکلی ندارید. 2. با توجه به تفاوت بین مانیتورهای مختلف، ممکن است تصویر منعکس کننده مورد واقعی نباشد. بسته شامل: 2 عدد برد درایور موتور پله ای
