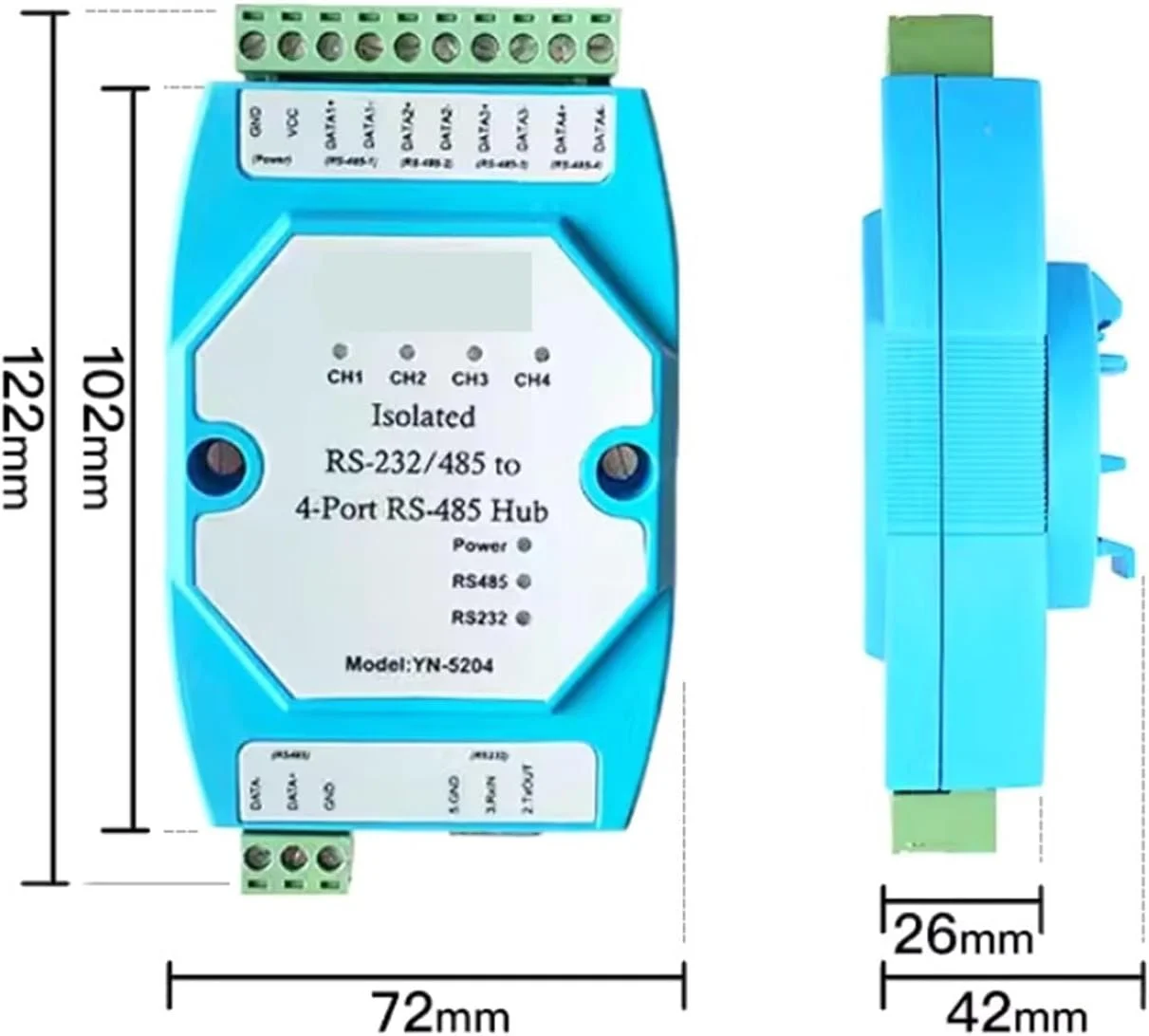

هاب تکرار کننده RS-485 با 4 پورت و ایزوله RS232 به RS485

کنترل ها و نشانگرها 1. ویژگی های رابط: سازگار با استانداردهای EIA/TIA RS-232، RS-485 2. رابط الکتریکی: بلوک ترمینال پلاگین RS-485 پورت سریال DB9 RS-232 3. حفاظت رابط: حفاظت از ولتاژ RS-485 600W حفاظت ESD زمین 15KV RS-232 4. رسانه انتقال: زوج سیم پیچ خورده یا زوج سیم پیچ خورده محافظ دار 5. تعداد نودها: تا 32 (می تواند 128 باشد، لطفا برای این مورد با خدمات مشتری تماس بگیرید) 6. مقاومت پایانی: در صورت نیاز به صورت خارجی متصل می شود 7. نرخ انتقال: 1200bps تا 115.2kbps 8. عملکرد ایزوله: ایزوله 1000V 9. مصرف برق: 1.5W DC9~24V 10. حداکثر فاصله انتقال: 1200 متر (4000 فوت) 19.2kbps 11. نشانگر وضعیت: نمایشگر نشانگر فرستنده-گیرنده روی برد به صورت لحظه ای 12. دمای کارکرد: -20 درجه سانتیگراد ~ 65 درجه سانتیگراد 13. رطوبت کارکرد: 25%~85% (غیر متراکم) مراحل عملیاتی 1. منبع تغذیه را وصل کنید پس از اتصال قطب های مثبت و منفی منبع تغذیه، چراغ POWER باید در حالت سبز ثابت باشد. الزامات برق کار: ولتاژ در محدوده 9 تا 24 ولت، جریان بیشتر از 0.75 آمپر 2.1 اتصال خط سیگنال (RS485 به 4 پورت RS485) خط سیگنال RS485 پورت اصلی و پورت فرعی را وصل کنید. اگر ارتباطی وجود نداشته باشد، چراغ قرمز ماژول باید خاموش و چراغ سبز همیشه روشن باشد. 2.2 اتصال خط سیگنال (RS232 به 4 پورت RS485) پورت اصلی RS232 و خط سیگنال RS485 پورت فرعی را وصل کنید. اگر ارتباطی وجود نداشته باشد، چراغ قرمز ماژول باید کاملا خاموش و چراغ سبز همیشه روشن باشد. 3. ارتباط بین میزبان و فرعی هنگامی که کانال مربوطه دارای ورودی داده باشد، چراغ قرمز چشمک می زند. هنگامی که پورت فرعی از کار می افتد، چراغ قرمز همیشه روشن است و چراغ پاور چشمک می زند.
