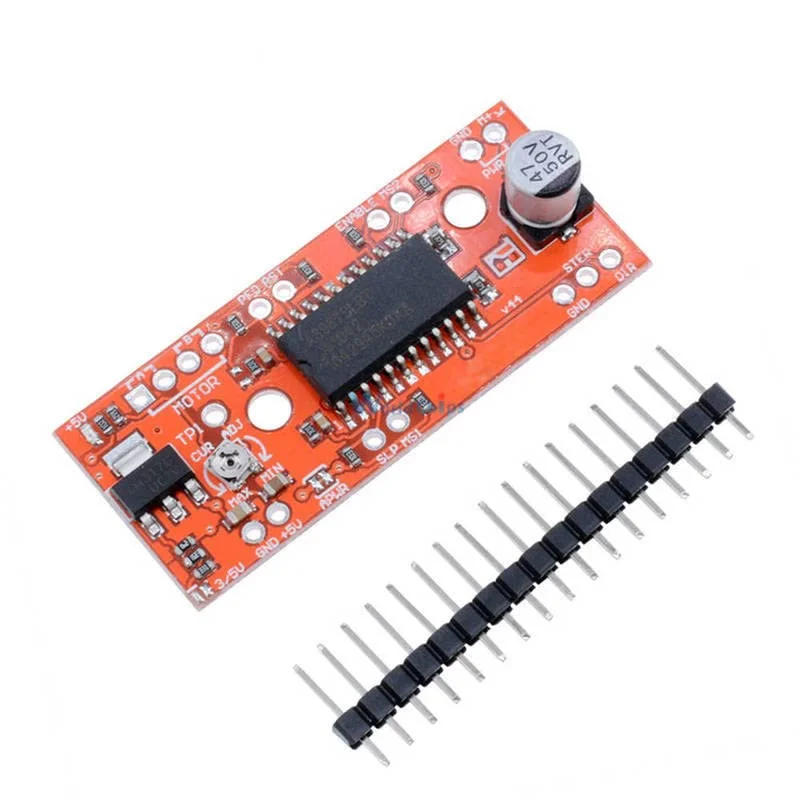

ماژول درایور موتور پله ای EasyDriver Shield V44 A3967 برای آردوینو، پشتیبانی از استپر های 4/6/8 سیمه 7V-30V

EasyDriver یک درایور موتور پله ای با کاربری آسان است که با هر چیزی که می تواند یک پالس دیجیتال 0 تا 5 ولت (یا 0 تا 3.3 ولت اگر SJ2 را روی EasyDriver لحیم کنید) خروجی دهد، سازگار است. EasyDriver برای تغذیه موتور به منبع تغذیه 7 ولت تا 30 ولت نیاز دارد و می تواند هر ولتاژی از موتور پله ای را تغذیه کند. EasyDriver دارای یک تنظیم کننده ولتاژ داخلی برای رابط دیجیتال است که می تواند روی 5 ولت یا 3.3 ولت تنظیم شود. یک موتور پله ای 4 سیمه و یک میکروکنترلر را وصل کنید و کنترل دقیق موتور را در اختیار خواهید داشت! EasyDriver موتورهای دو قطبی و موتورهایی که به صورت دو قطبی سیم کشی شده اند را راه اندازی می کند. یعنی موتورهای پله ای 4، 6 یا 8 سیمه. در این نسخه (v4.4) خطای ابریشم را در تنظیم حداقل/حداکثر برطرف کردیم. این جدیدترین نسخه EasyDriver V4 است که با همکاری Brian Schmalz طراحی شده است. در مقایسه با نسخه های قدیمی تر، انعطاف پذیری و کنترل بسیار بیشتری بر موتور پله ای شما ارائه می دهد. پین های انتخاب ریزپله (MS1 و MS2) A3967 شکسته شده اند و امکان تنظیم وضوح ریزپله را فراهم می کنند. پین های sleep و enable نیز برای کنترل بیشتر شکسته شده اند. توجه: هنگام روشن بودن درایور، موتور را وصل یا جدا نکنید. این کار باعث آسیب دائمی به IC A3967 می شود. توجه:
