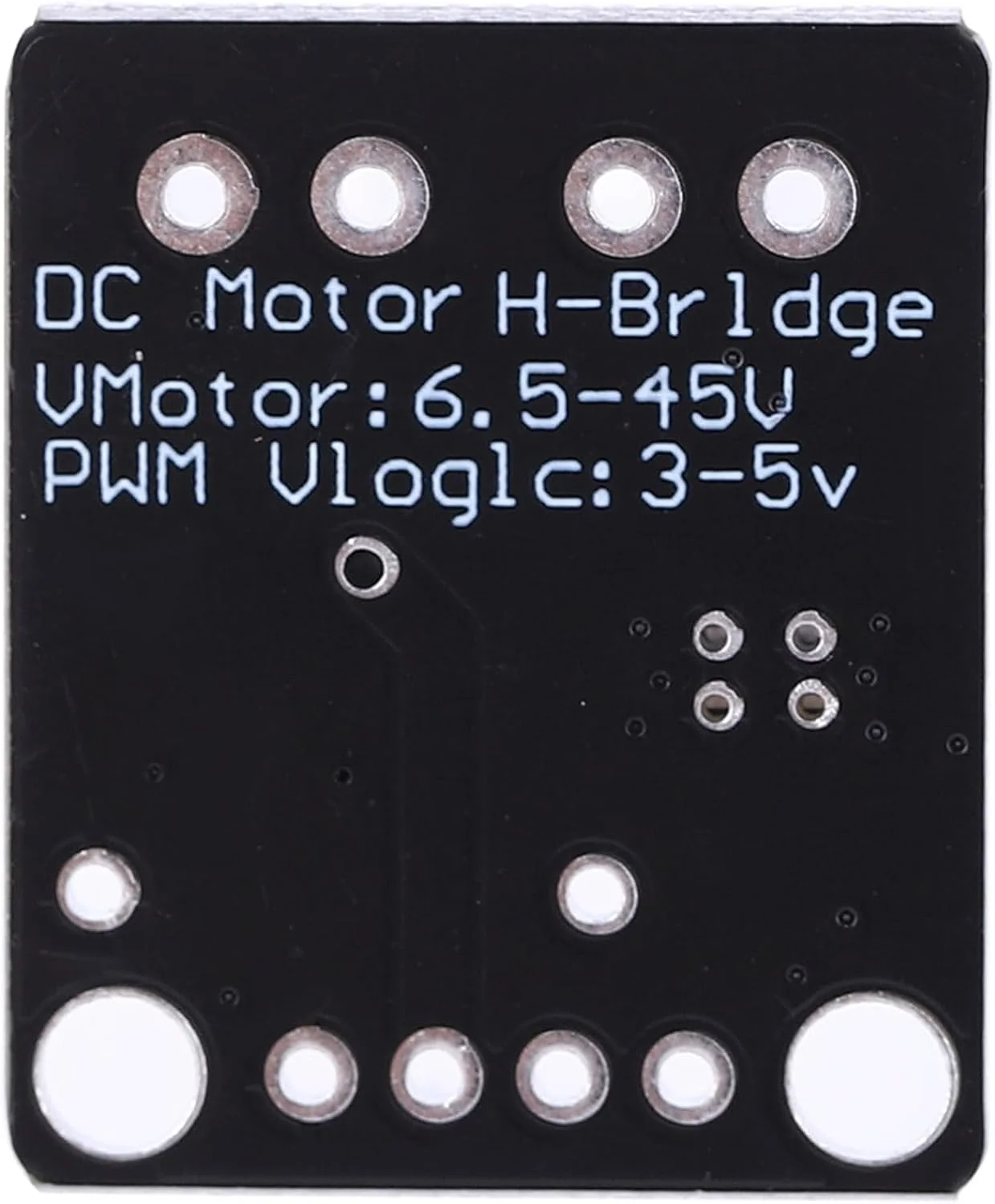

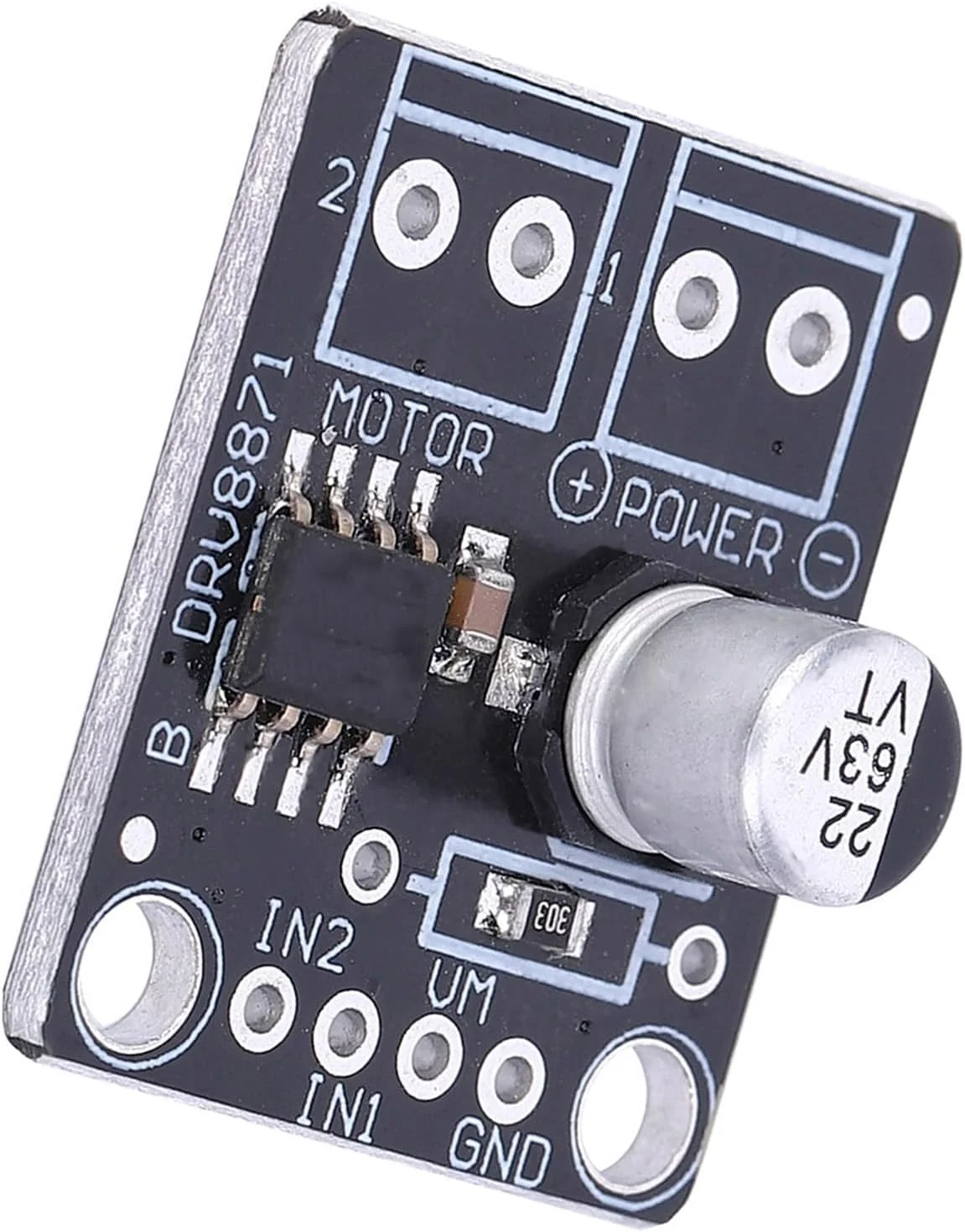

ماژول کنترل PWM درایور موتور DC مدل DRV8871 با ابعاد 0.19 X 0.24 اینچ، مناسب برای پرینتر، لوازم خانگی، ماشین آلات کوچک و تجهیزات صنعتی

1. دستگاه DRV8871 یک درایور موتور DC براش‌دار برای پرینترها، لوازم خانگی، تجهیزات صنعتی و سایر ماشین‌های کوچک است. 2. دو ورودی منطقی، درایور H-bridge را کنترل می‌کنند که از چهار MOSFET کانال N تشکیل شده است و می‌تواند موتورها را به صورت دو طرفه با جریان حداکثر 3.6 آمپر کنترل کند. 3. ورودی‌ها را می‌توان مدوله کرد (PWM) تا سرعت موتور را با استفاده از انتخاب حالت‌های میرایی جریان کنترل کرد. 4. دستگاه DRV8871 دارای مدار تنظیم جریان پیشرفته است که از ولتاژ مرجع آنالوگ یا مقاومت حسگر خارجی استفاده نمی‌کند. 5. این راه حل جدید از یک مقاومت استاندارد کم‌هزینه و کم‌مصرف برای تنظیم آستانه جریان استفاده می‌کند. 6. توانایی محدود کردن جریان به یک سطح مشخص می‌تواند به طور قابل توجهی نیازهای برق سیستم و ظرفیت حجیم مورد نیاز برای حفظ ولتاژ پایدار را کاهش دهد، به ویژه برای راه‌اندازی موتور و شرایط توقف. 7. این دستگاه به طور کامل در برابر خطاها و اتصال کوتاه محافظت می‌شود، از جمله افت ولتاژ (UVLO)، جریان بیش از حد (OCP) و دمای بیش از حد (TSD). 8. هنگامی که شرایط خطا برطرف شود، دستگاه به طور خودکار به حالت عادی باز می‌گردد. مشخصات: وضعیت: نو نام تجاری: درایور موتور DC جنس: فلز رنگ: سیاه درایور موتور H-Bridge - درایو یک موتور DC، یک سیم پیچ موتور پله ای یا سایر بارها ولتاژ کاری گسترده 6.5 ولت تا 45 ولت RDS(on) معمولی 565 میلی اهم (HS + LS) درایو جریان 3.6 آمپر رابط کنترل PWM تنظیم جریان بدون مقاومت حسگر حالت خواب کم مصرف بسته بندی کوچک و ردپا: - 8 پین با - 4.9 × 6 میلی متر / 0.19 x 0.24 اینچ ویژگی های یکپارچه: - قفل ولتاژ پایین VM (UVLO) - جریان بیش از حد (OCP) - خاموش شدن حرارتی (TSD) - بازیابی خودکار خطا کاربردها: پرینترها لوازم خانگی تجهیزات صنعتی سایر کاربردهای مکاترونیکی
