تجهیزات پسیو شبکه
تجهیزات پسیو شبکه بخش فیزیکی زیرساخت ارتباطی را تشکیل می‌دهند و محصولاتی مانند کابل شبکه، پچ پنل، کیستون، کانکتور و تجهیزات مدیریت کابل را دربر می‌گیرند. این تجهیزات برخلاف تجهیزات اکتیو، وظیفه پردازش یا تقویت سیگنال را بر عهده ندارند، اما کیفیت انتخاب و اجرای آنها می‌تواند مستقیماً بر عملکرد مسیر ارتباطی شبکه تأثیر بگذارد. هنگام انتخاب تجهیزات برای شبکه اداری، اتاق سرور یا پروژه‌های توسعه‌یافته، فقط رده یا قیمت محصول را مقایسه نکنید؛ نوع کابل، استاندارد و رده عملکرد، شرایط محیط نصب و سازگاری اجزای مختلف با یکدیگر نیز باید بررسی شوند. در این دسته میتوانید تجهیزات پسیو شبکه را بررسی کنید و برای نصب و کنترل مسیرهای ارتباطی، از تستر شبکه، آچار پرس شبکه و کاور سوکت شبکه نیز استفاده کنید.
انواع تجهیزات پسیو شبکه و کاربرد هرکدام
نوع محصول | کاربرد | سرعت/رده قابل پشتیبانی | تعداد پورت | فناوری یا استاندارد مرتبط |
|---|---|---|---|---|
کابل شبکه | ایجاد مسیر انتقال داده | وابسته به رده کابل | ندارد | Cat5e، Cat6، Cat6A و بالاتر |
پچ پنل | تجمیع و مدیریت اتصالات | وابسته به کابل و ماژول | معمولاً 12، 24 یا 48 پورت | RJ45 یا فیبر |
کیستون | اتصال کابل ثابت به پریز یا پچ پنل | وابسته به رده کیستون | یک پورت در هر ماژول | Cat5e، Cat6، Cat6A |
پچ کورد | اتصال تجهیزات به پریز یا پچ پنل | وابسته به نوع کابل | ندارد | مسی یا فیبر |
متعلقات مدیریت کابل | مرتب‌سازی و حفاظت مسیر کابل | وابسته به کاربرد | ندارد | رک، داکت و متعلقات نصب |
کابل شبکه؛ پایه اصلی تجهیزات پسیو شبکه
کابل شبکه معمولاً یکی از اولین انتخاب‌ها در طراحی زیرساخت است، اما انتخاب آن صرفاً بر اساس نام Cat انجام نمیشود. Cat5e، Cat6 و Cat6A از نظر مشخصات انتقال و شرایط استفاده تفاوت دارند و باید با نیاز واقعی شبکه هماهنگ شوند.
برای یک دفتر معمولی، ممکن است کابل مسی Cat6 انتخاب منطقی باشد؛ اما در پروژه‌ای که مسیرهای کابل طولانی‌تر، محیط دارای نویز الکترومغناطیسی یا نیاز به پهنای باند بالاتر وجود دارد، بررسی نوع شیلد، ساختار کابل و تجهیزات انتهایی اهمیت بیشتری پیدا می‌کند.
در کنار کابل، محصولاتی مانند برچسب کابل شبکه برای شناسایی مسیرها و مدیریت کابل‌ها کاربرد دارند. این موضوع در رک‌هایی با تعداد زیاد اتصال، هنگام عیب‌یابی و جابه‌جایی تجهیزات خودش را نشان می‌دهد.
پچ پنل و کیستون در ساختار کابل‌کشی
پچ پنل فقط برای قرار دادن چند پورت کنار هم نیست. در کابل‌کشی ساخت‌یافته، کابل‌های ثابت به یک نقطه مشخص متصل میشوند و تجهیزات شبکه از طریق پچ کورد به این نقاط وصل میشوند. این ساختار جابه‌جایی تجهیزات، مدیریت کابل‌ها و پیدا کردن محل مشکل را ساده‌تر می‌کند.
کیستون نیز برای ایجاد اتصال شبکه در پریز، پچ پنل یا برخی محفظه‌های ارتباطی به کار می‌رود. هنگام انتخاب کیستون باید رده آن با کابل مورد استفاده هماهنگ باشد؛ برای مثال، استفاده از کابل Cat6 در صورتی که سایر اجزای مسیر با مشخصات آن هماهنگ نباشند، لزوماً باعث نمیشود کل لینک عملکرد مورد انتظار Cat6 را داشته باشد.
اهمیت هماهنگی این اجزا را می‌توان در توضیحات Cisco درباره کابل‌کشی افقی نیز دید. این شرکت در مستندات طراحی زیرساخت شبکه، اجزای اصلی این بخش را شامل کابل افقی، پریز یا کانکتور و پچ کورد معرفی می‌کند و می‌نویسد:
“The horizontal cabling subsystem includes the horizontal cable, telecommunications outlet/connector, and patch cords.”
یعنی زیرسیستم کابل‌کشی افقی شامل کابل افقی، پریز یا کانکتور مخابراتی و پچ کوردها است. این توضیح نشان می‌دهد که در یک کابل‌کشی ساخت‌یافته، عملکرد شبکه به یک قطعه خاص وابسته نیست و هماهنگی میان اجزای مختلف مسیر اهمیت دارد.
مقایسه تجهیزات پسیو شبکه برای انتخاب مناسب
برای انتخاب تجهیزات پسیو شبکه، بهتر است هر قطعه را جداگانه ارزیابی نکنید. کابل، کیستون، پچ پنل و پچ کورد باید به‌عنوان یک مسیر ارتباطی کامل دیده شوند.
محصول | مناسب برای | نکته مهم هنگام خرید | اشتباه رایج |
|---|---|---|---|
کابل Cat5e | شبکه‌های معمولی و پروژه‌های اقتصادی | کیفیت هادی و ساختار کابل | توجه صرف به نام Cat |
کابل Cat6 | شبکه‌های اداری و زیرساخت‌های جدیدتر | نوع شیلد و کیفیت ساخت | ترکیب نامتناسب اجزای مسیر |
کابل Cat6A | زیرساخت‌هایی با نیاز به پهنای باند بالاتر | قطر کابل، نوع شیلد و شرایط نصب | بی‌توجهی به فضای رک و مسیر کابل‌کشی |
پچ پنل | رک و اتاق تجهیزات | تعداد پورت، نوع اتصال و نحوه نصب | انتخاب تعداد پورت بدون توجه به توسعه آینده |
کیستون | پریز شبکه و اتصال ماژولار | تطابق رده کیستون با کابل | استفاده از کیستون نامتناسب با کابل |
پچ کورد | اتصال تجهیزات به پچ پنل یا پریز شبکه | طول، نوع کابل و کانکتور | استفاده از پچ کورد نامناسب برای کاربرد موردنظر |
تجهیزات جانبی برای نصب و نگهداری
تجهیزات پسیو فقط به کابل و پچ پنل محدود نمی‌شوند. در یک پروژه واقعی، ابزارها و متعلقات نصب نیز روی کیفیت اجرای زیرساخت اثر دارند. برای مثال، پرس نامناسب کانکتور یا تست نکردن مسیر پس از نصب می‌تواند باعث شود یک ایراد فیزیکی به اشتباه به سوئیچ یا کارت شبکه نسبت داده شود.

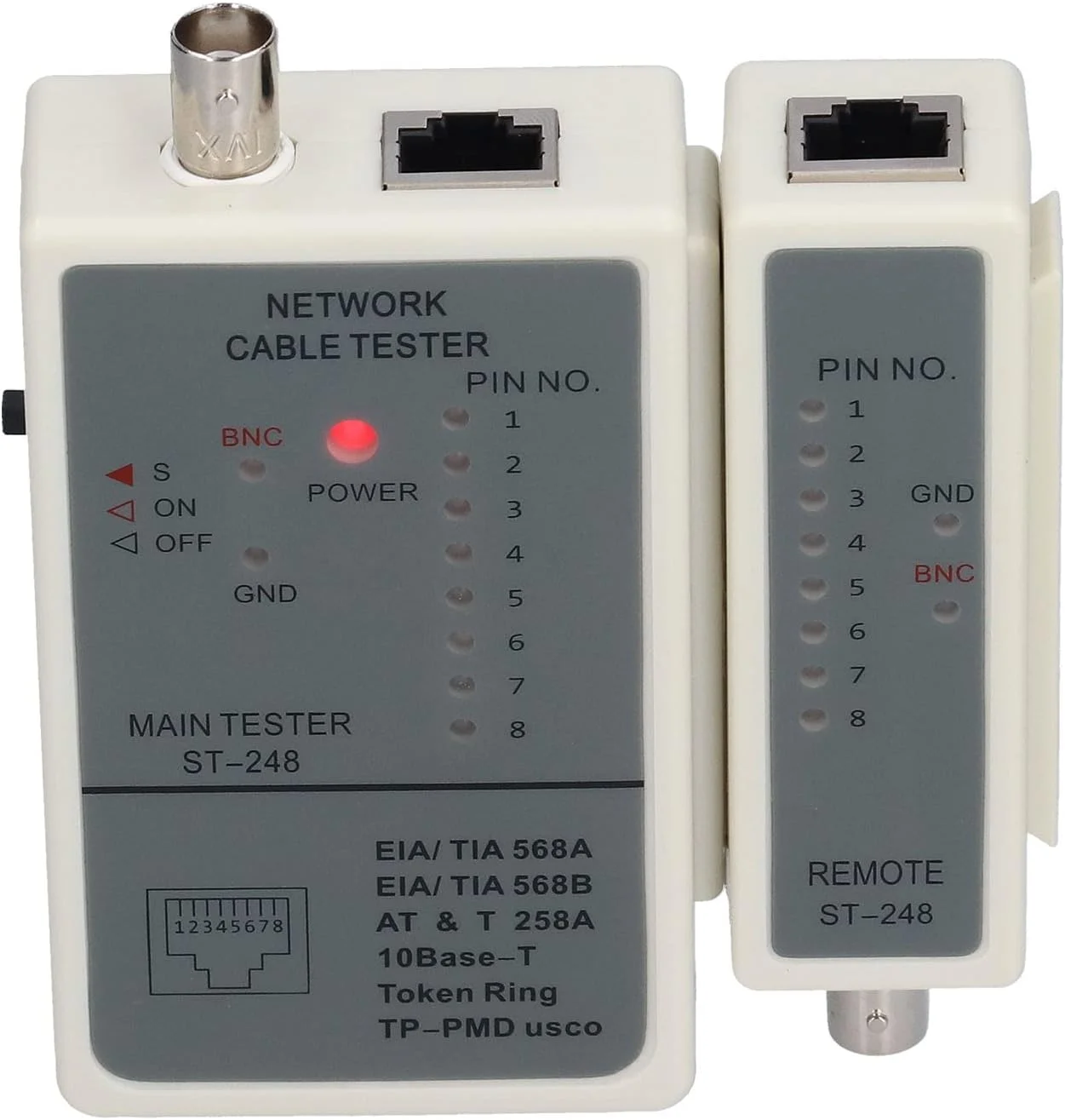

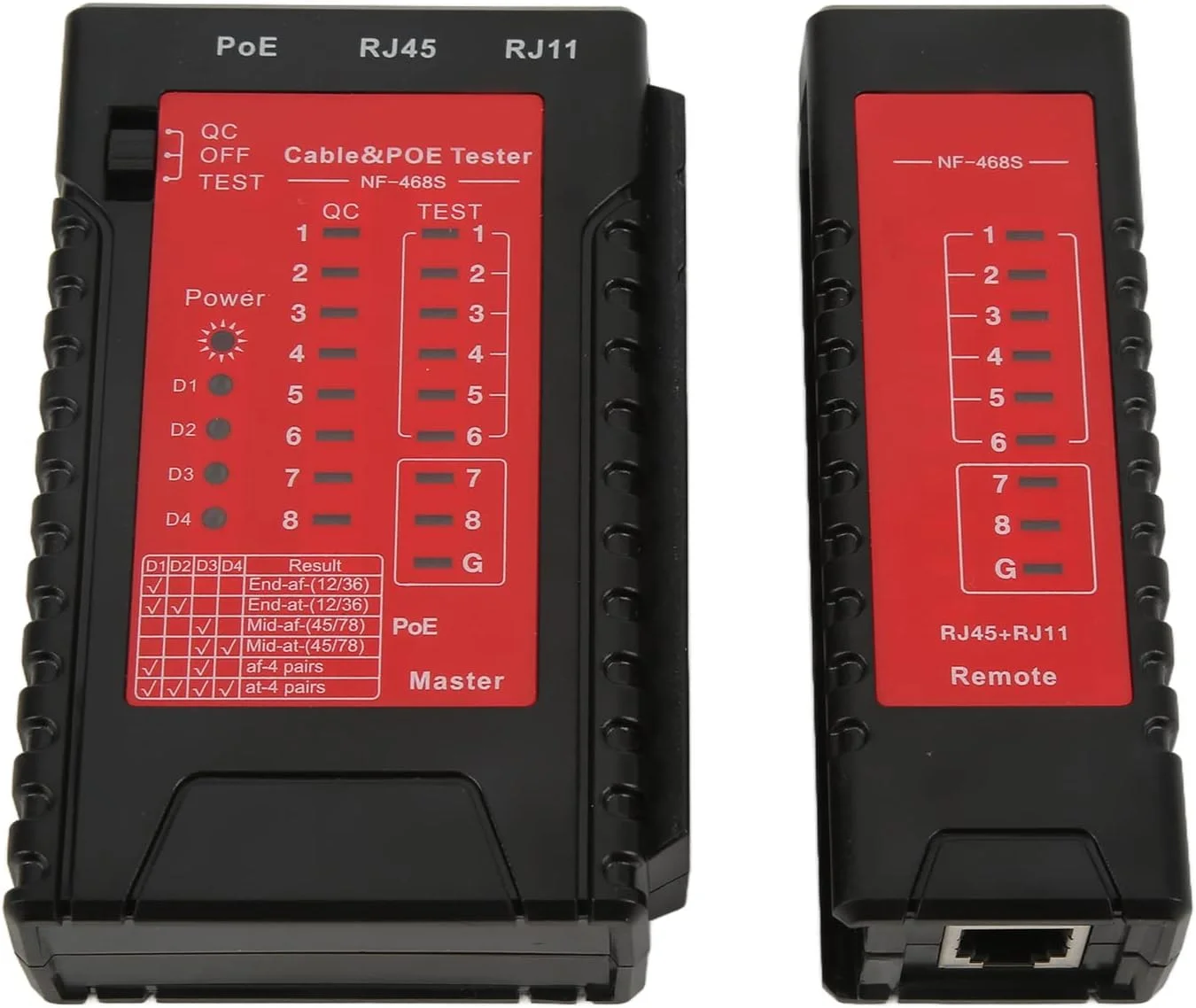

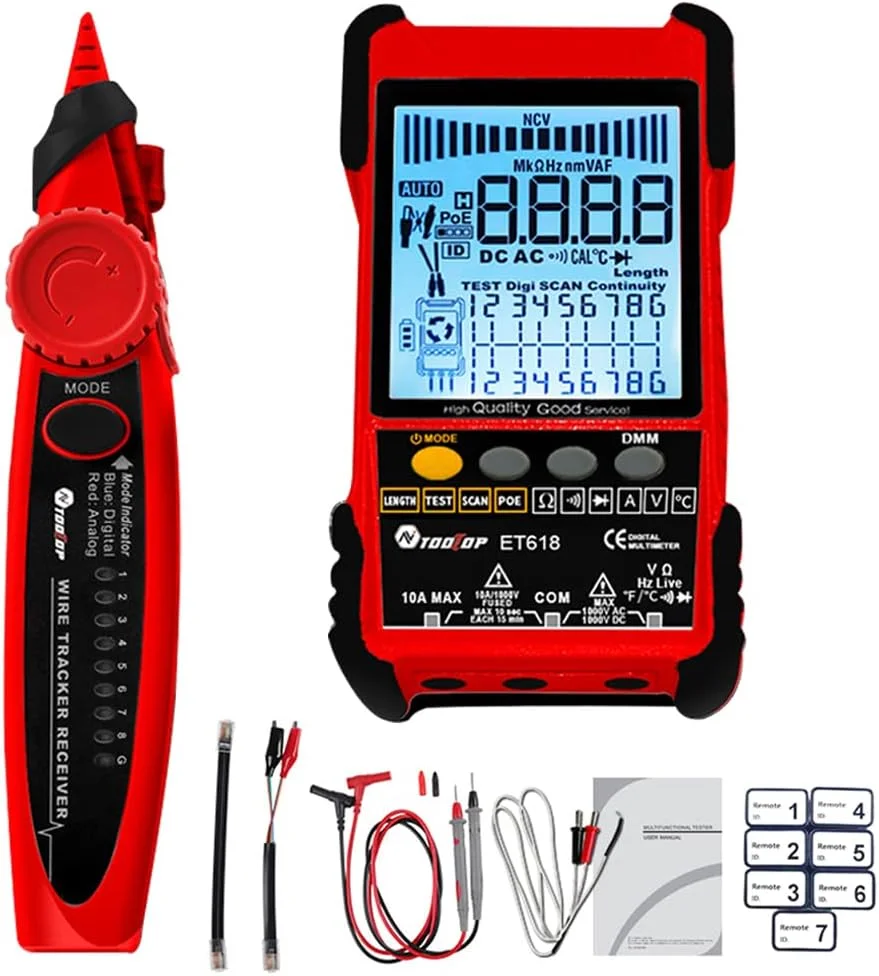

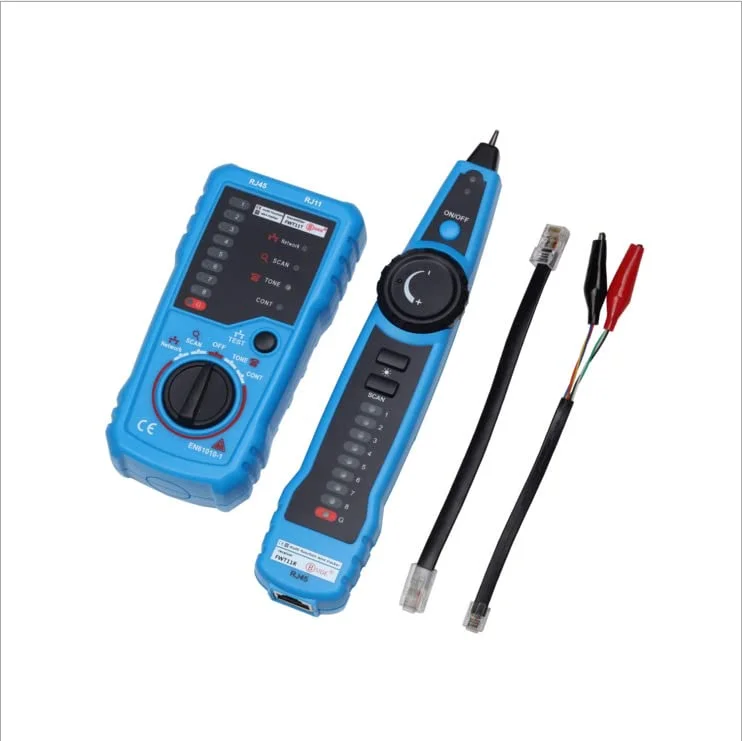

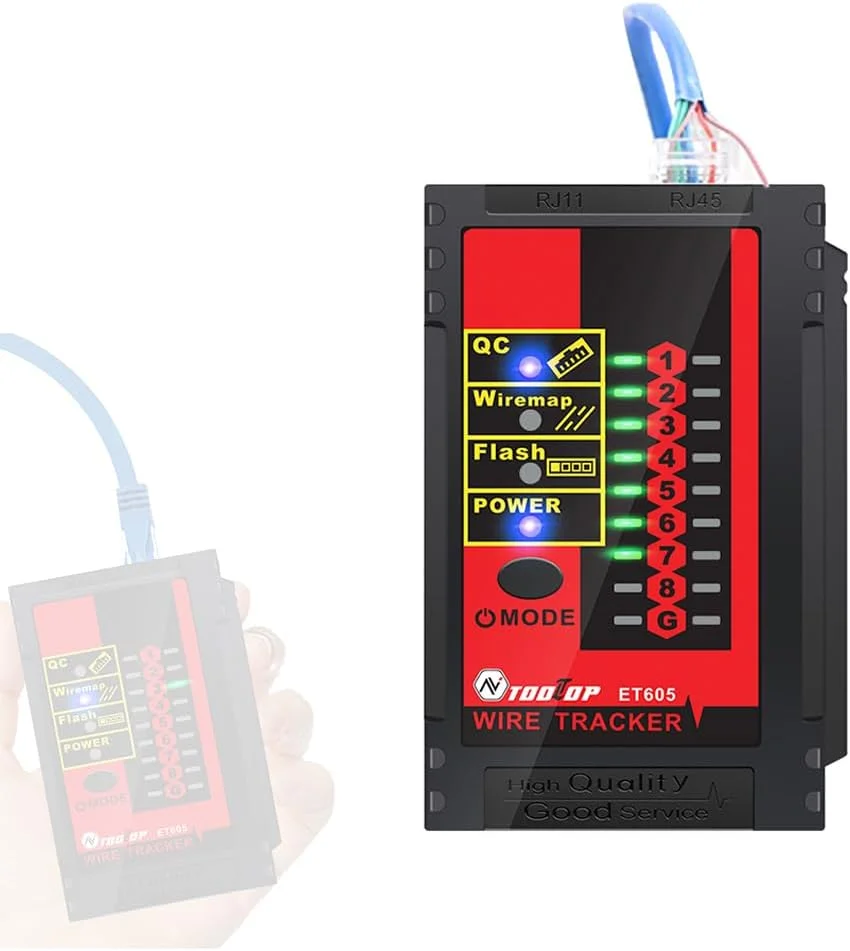

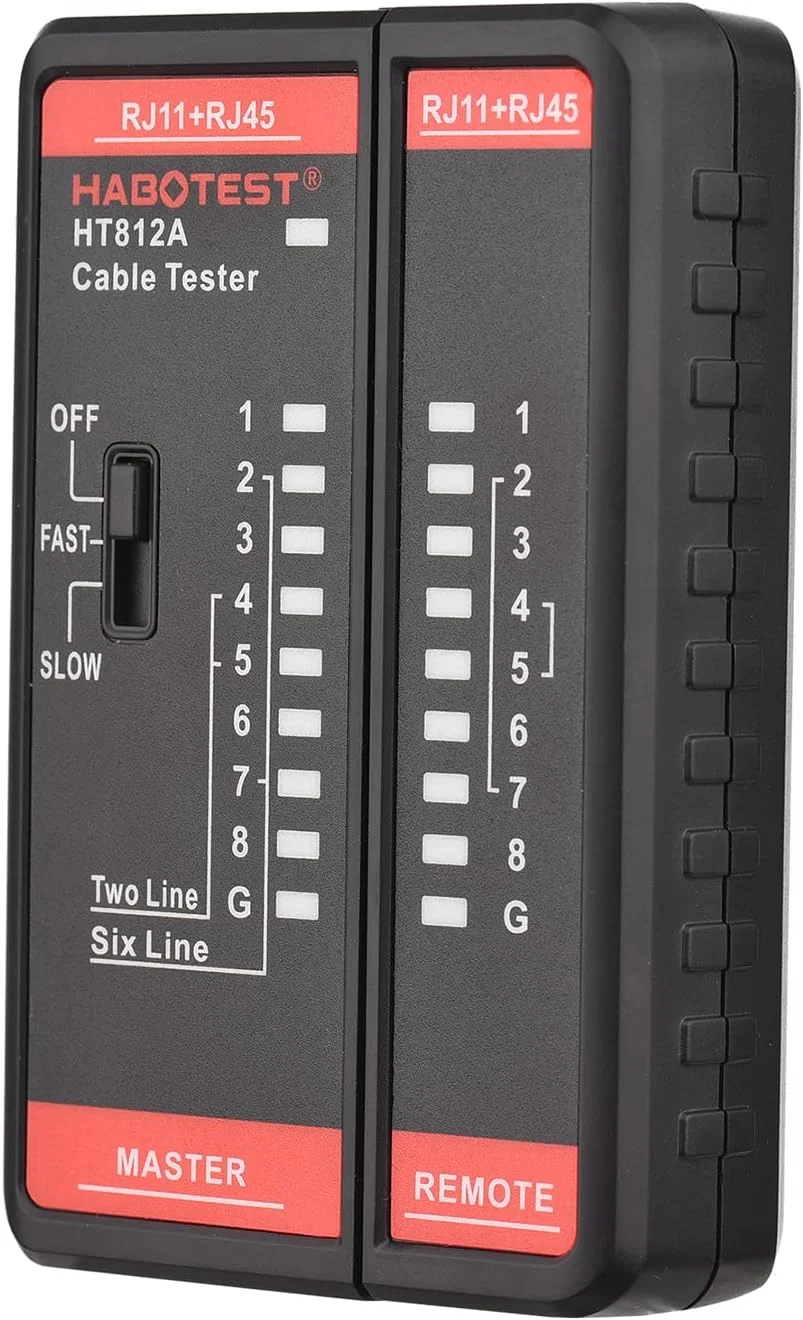

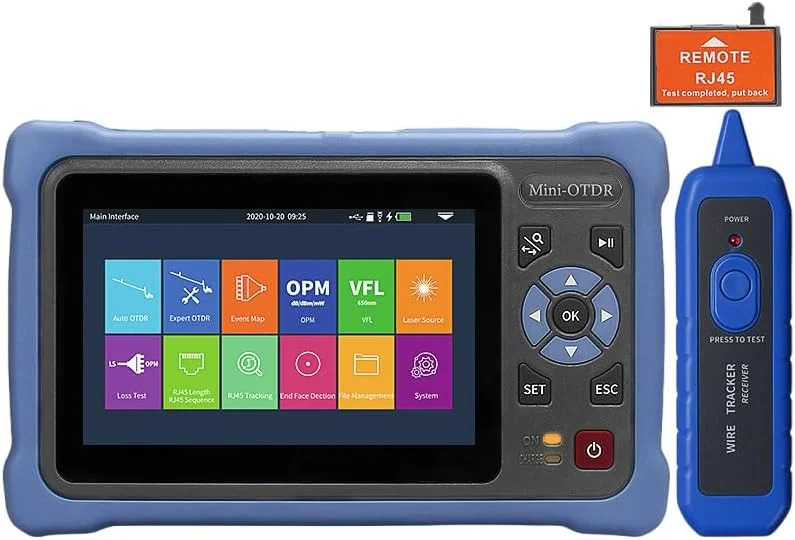

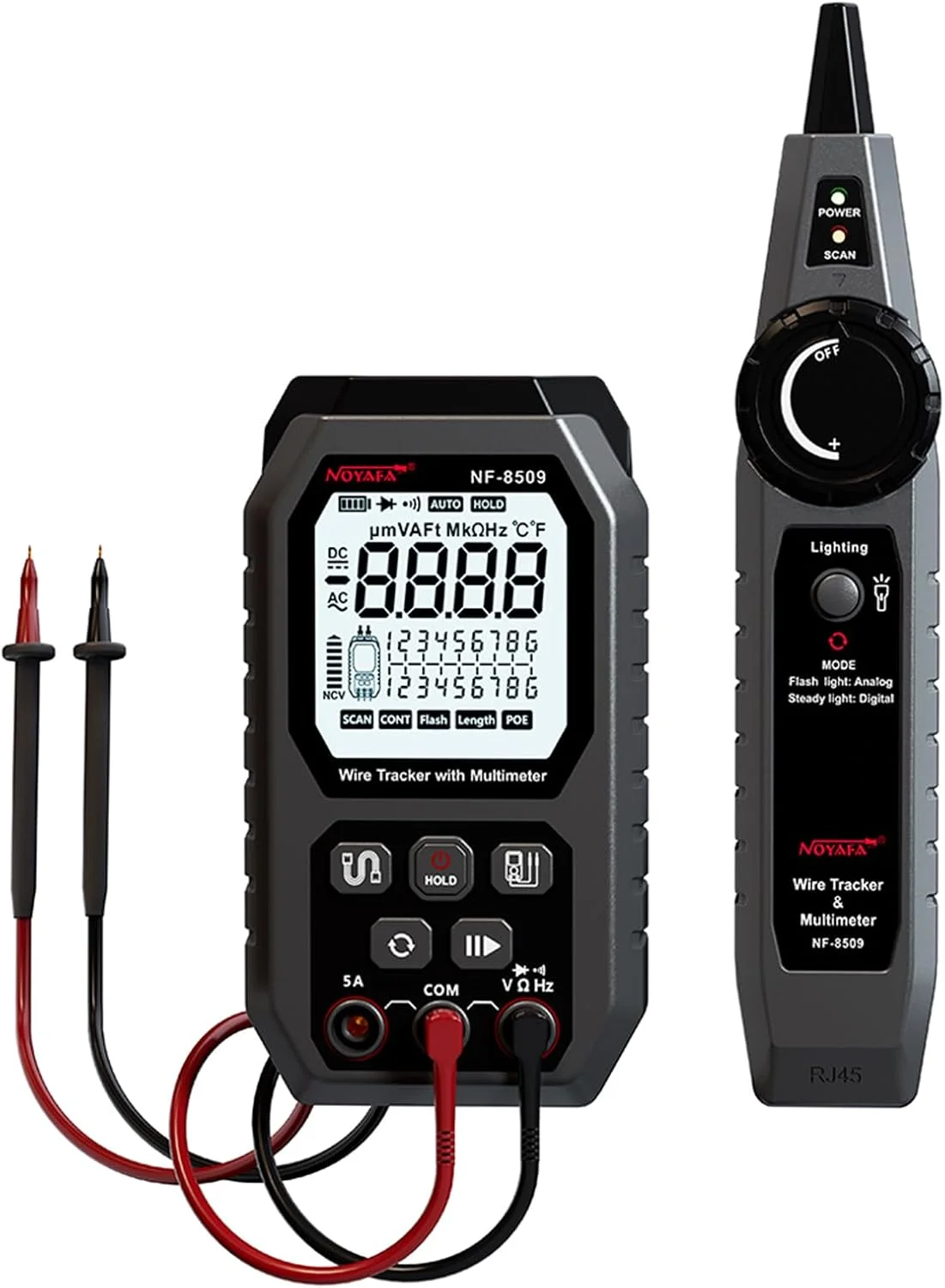

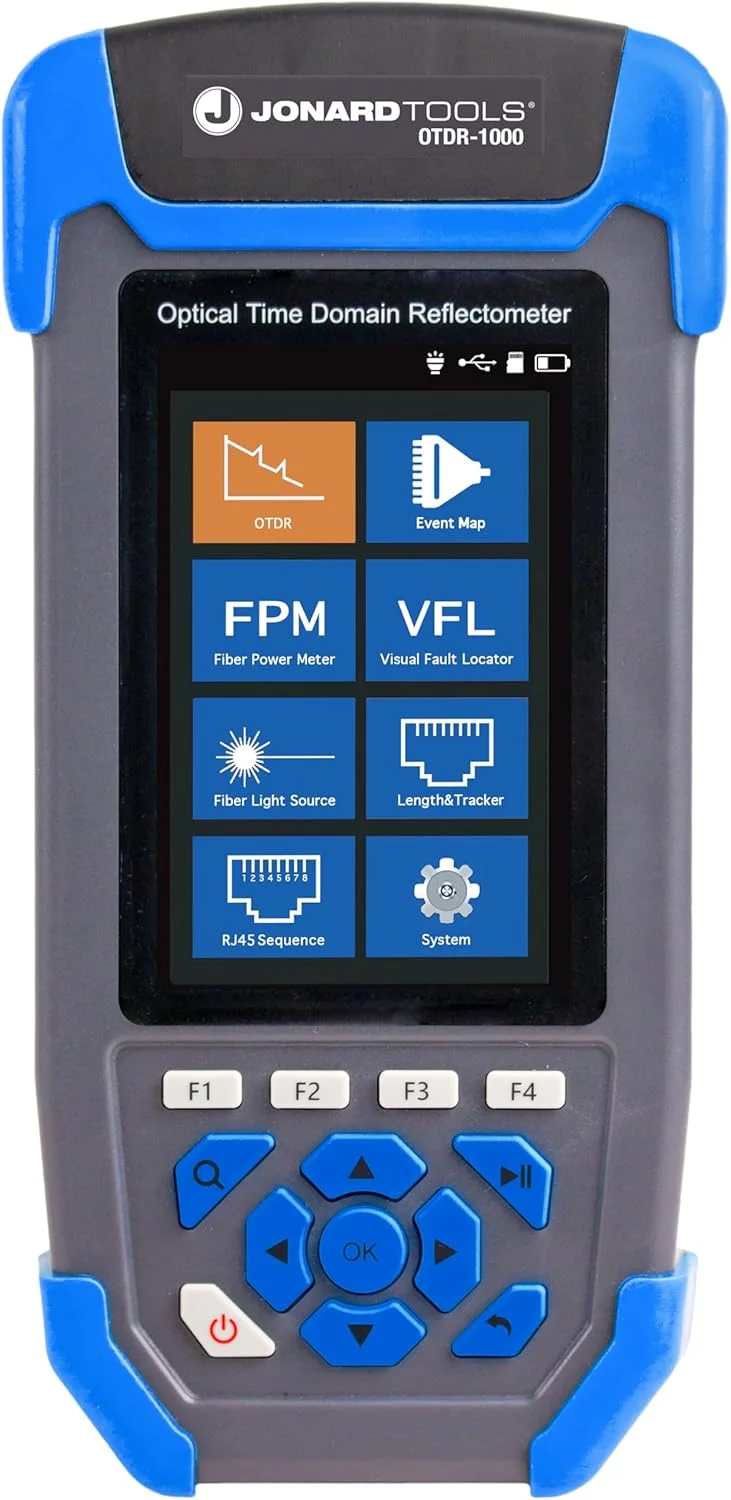

برای نصب کانکتورهای شبکه، آچار پرس شبکه یکی از ابزارهای کاربردی است. پس از نصب نیز می‌توان با تستر شبکه وضعیت سیم‌بندی و اتصال مسیر را بررسی کرد. در صورت نیاز به محافظت از پورت‌های بلااستفاده، کاور سوکت شبکه نیز می‌تواند در فهرست تجهیزات جانبی قرار بگیرد.
در بعضی زیرساخت‌ها، انتقال برق از طریق کابل شبکه نیز مطرح است. در این حالت باید تجهیزات تأمین برق و اجزای کابل‌کشی را جداگانه بررسی کرد. برای مثال، آداپتور PoE می‌تواند در شرایطی استفاده شود که دستگاه مقصد به برق و ارتباط شبکه از طریق یک مسیر نیاز دارد.
چرا کابل‌کشی ساخت‌یافته اهمیت دارد؟
در یک شبکه بزرگ، اضافه کردن کابل‌ها به‌صورت نقطه‌ای و بدون الگوی مشخص، خیلی زود مدیریت زیرساخت را دشوار می‌کند. کابل‌کشی ساخت‌یافته با تعریف مسیرها و نقاط اتصال استاندارد، نگهداری، عیب‌یابی و توسعه شبکه را ساده‌تر می‌کند.
به همین دلیل، در یک زیرساخت اصولی، کابل شبکه، پچ پنل، کیستون و پچ کورد نباید به‌عنوان قطعات کاملاً مستقل دیده شوند؛ عملکرد هرکدام بخشی از کیفیت مسیر ارتباطی را تشکیل می‌دهد.
چک‌لیست انتخاب تجهیزات پسیو شبکه
نوع شبکه و کاربرد موردنظر را مشخص کنید.
رده مناسب کابل شبکه را انتخاب کنید.
نوع شیلد کابل را متناسب با محیط نصب بررسی کنید.
رده کابل، کیستون و پچ پنل را با یکدیگر هماهنگ کنید.
تعداد پورت موردنیاز و ظرفیت توسعه آینده را در نظر بگیرید.
طول مناسب پچ کوردها را انتخاب کنید.
تجهیزات مدیریت و برچسب‌گذاری کابل را پیش‌بینی کنید.
مسیر کابل‌کشی را پس از نصب تست کنید.
جمع‌بندی
انتخاب تجهیزات پسیو شبکه زمانی نتیجه بهتری دارد که اجزای مختلف مسیر ارتباطی در کنار یکدیگر بررسی شوند. کابل مناسب به‌تنهایی کافی نیست و باید کیستون، پچ پنل، پچ کورد و سایر اجزای مسیر نیز با مشخصات آن هماهنگ باشند. در پروژه‌های کوچک، تعداد تجهیزات و نقاط اتصال محدودتر است، اما در شبکه‌های بزرگ‌تر باید ظرفیت توسعه، مدیریت کابل و امکان عیب‌یابی را هم از ابتدا در نظر گرفت.
پیش از خرید، مشخصات فنی محصولات را با نیاز پروژه و شرایط نصب تطبیق دهید. این کار باعث می‌شود انتخاب تجهیزات فقط بر اساس قیمت یا برند انجام نشود و مجموعه‌ای از قطعات سازگار برای زیرساخت شبکه تهیه شود.
برای بررسی مدل‌های مختلف تجهیزات پسیو شبکه و انتخاب گزینه متناسب با نیاز پروژه، مشخصات محصولات را مقایسه کنید و پیش از خرید از سازگاری اجزای مختلف زیرساخت مطمئن شوید.
سوالات متداول
آیا می‌توان کابل شبکه را بدون پچ پنل مستقیماً به سوئیچ متصل کرد؟
بله، در بعضی شبکه‌های کوچک امکان اتصال مستقیم وجود دارد، اما در کابل‌کشی ساخت‌یافته، پچ پنل مدیریت اتصالات، تغییرات و عیب‌یابی را ساده‌تر می‌کند. برای شبکه‌هایی با تعداد کابل زیاد یا امکان توسعه، استفاده از پچ پنل انتخاب مناسب‌تری است.
آیا استفاده از کابل Cat6 به‌تنهایی باعث افزایش سرعت شبکه می‌شود؟
خیر. سرعت شبکه فقط به رده کابل وابسته نیست و سوئیچ، کارت شبکه، کانکتورها و سایر اجزای مسیر نیز باید از سرعت موردنظر پشتیبانی کنند. بنابراین کابل Cat6 به‌تنهایی تضمین‌کننده سرعت بالاتر نیست.
تفاوت کابل شبکه و پچ کورد چیست؟
کابل شبکه معمولاً برای ایجاد مسیر اصلی و ثابت کابل‌کشی استفاده می‌شود، در حالی که پچ کورد یک کابل آماده با کانکتور است که برای اتصال تجهیزات به پچ پنل، پریز یا سایر نقاط اتصال به کار می‌رود.
برای شبکه‌ای که در آینده توسعه پیدا می‌کند، تجهیزات پسیو را چگونه انتخاب کنیم؟
بهتر است هنگام انتخاب پچ پنل، تعداد پورت‌ها، مسیرهای کابل‌کشی و فضای نصب، ظرفیت موردنیاز آینده را هم در نظر بگیرید. این کار می‌تواند نیاز به تعویض زودهنگام تجهیزات یا اجرای دوباره کابل‌کشی را کاهش دهد.
