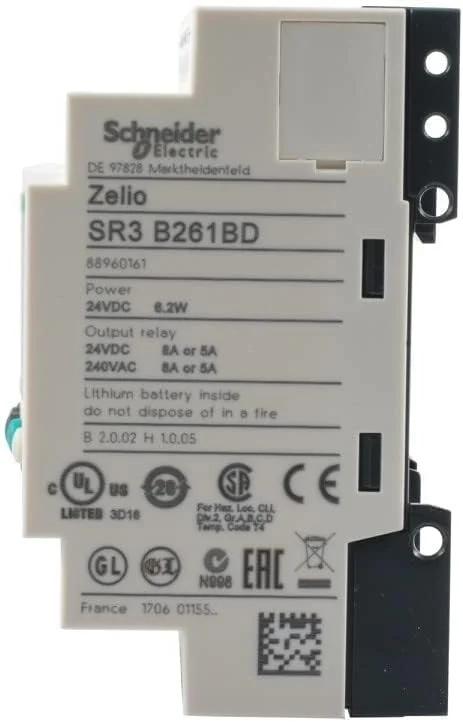

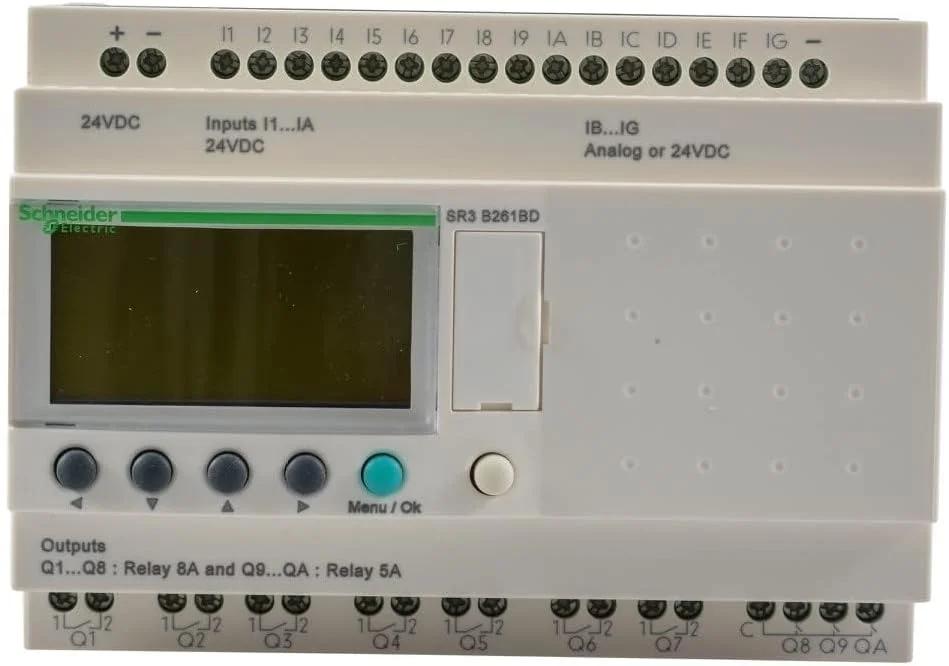

رله هوشمند ماژولار اشنایدر الکتریک Zelio Logic - 26 ورودی/خروجی - 24 ولت DC - ساعت - نمایشگر، SR3B261BD

محدوده محصول: Zelio Logic نوع محصول یا قطعه: رله هوشمند ماژولار، نمایشگر محلی مکمل: با خطوط شماره یا طرح کنترل: 0…500 با برنامه نویسی FBD، 0…240 با برنامه نویسی نردبانی زمان چرخه: 6…90 میلی ثانیه زمان پشتیبان گیری: 10 سال در 25 درجه سانتیگراد رانش ساعت: 12 دقیقه در سال در 0…55 درجه سانتیگراد، 6 ثانیه در ماه در 25 درجه سانتیگراد بررسی ها: حافظه برنامه در هر بار روشن شدن [Us] ولتاژ تغذیه نامی: 24 ولت محدوده ولتاژ تغذیه: 19.2…30 ولت حداکثر جریان تغذیه: 190 میلی آمپر (بدون توسعه)، 300 میلی آمپر (با توسعه) اتلاف توان در وات: 10 وات با توسعه، 6 وات بدون توسعه حفاظت از پلاریته معکوس: با ورودی گسسته تعداد: 16 مطابق با EN/IEC 61131-2 نوع 1 نوع ورودی گسسته: مقاومتی ولتاژ ورودی گسسته: 24 ولت DC جریان ورودی گسسته: 4 میلی آمپر فرکانس شمارش: 1 کیلوهرتز برای ورودی گسسته ولتاژ حالت 1 تضمین شده: >= 15 ولت برای I1...IA و IH...IR مدار ورودی گسسته، >= 15 ولت برای IB...IG استفاده شده به عنوان مدار ورودی گسسته ولتاژ حالت 0 تضمین شده: <= 5 ولت برای I1...IA و IH...IR مدار ورودی گسسته، <= 5 ولت برای IB...IG استفاده شده به عنوان مدار ورودی گسسته جریان حالت 1 تضمین شده: >= 1.2 میلی آمپر (IB...IG استفاده شده به عنوان مدار ورودی گسسته)، >= 2.2 میلی آمپر (I1...IA و IH...IR مدار ورودی گسسته) جریان حالت 0 تضمین شده: <= 0.5 میلی آمپر (IB...IG استفاده شده به عنوان مدار ورودی گسسته)، <= 0.75 میلی آمپر (I1...IA و IH...IR مدار ورودی گسسته) سازگاری ورودی: سنسورهای مجاورتی 3 سیم PNP برای ورودی گسسته ورودی آنالوگ تعداد: 6 نوع ورودی آنالوگ: حالت مشترک محدوده ورودی آنالوگ: 0...10 ولت، 0...24 ولت حداکثر ولتاژ مجاز: 30 ولت برای مدار ورودی آنالوگ رزولوشن ورودی آنالوگ: 8 بیت مقدار LSB: 39 میلی ولت برای مدار ورودی آنالوگ زمان تبدیل: زمان چرخه رله هوشمند برای مدار ورودی آنالوگ خطای تبدیل: +/- 5 % در 25 درجه سانتیگراد برای مدار ورودی آنالوگ، +/- 6.2 % در 55 درجه سانتیگراد برای مدار ورودی آنالوگ دقت تکرار: +/- 2 % در 55 درجه سانتیگراد برای مدار ورودی آنالوگ فاصله عملکرد: 10 متر بین ایستگاه ها، با کابل محافظ (سنسور جدا نشده) برای مدار ورودی آنالوگ امپدانس ورودی: 12 کیلو اهم برای IB...IG استفاده شده به عنوان مدار ورودی آنالوگ، 12 کیلو اهم برای IB...IG استفاده شده به عنوان مدار ورودی گسسته، 7.4 کیلو اهم برای I1...IA و IH...IR مدار ورودی گسسته تعداد خروجی ها: 10 محدودیت ولتاژ خروجی رله: 24...250 ولت AC (خروجی رله)، 5...30 ولت DC (خروجی رله) نوع و ترکیب کنتاکت ها: NO برای خروجی رله جریان حرارتی خروجی: 5 آمپر برای 2 خروجی برای خروجی رله، 8 آمپر برای 8 خروجی برای خروجی رله دوام الکتریکی: AC-12: 500000 سیکل در 230 ولت، 1.5 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1، AC-15: 500000 سیکل در 230 ولت، 0.9 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 DC-12: 500000 سیکل در 24 ولت، 1.5 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1، DC-13: 500000 سیکل در 24 ولت، 0.6 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 ظرفیت سوئیچینگ در میلی آمپر: >= 10 میلی آمپر در 12 ولت (خروجی رله) نرخ عملکرد در هرتز: 0.1 هرتز (در Ie) برای خروجی رله، 10 هرتز (بدون بار) برای خروجی رله دوام مکانیکی: 10000000 سیکل برای خروجی رله [Uimp] ولتاژ مقاومت ضربه ای نامی: 4 کیلو ولت EN/IEC 60947-1 و EN/IEC 60664-1 ساعت: با زمان پاسخ: 10 میلی ثانیه (از حالت 0 به حالت 1) برای خروجی رله، 5 میلی ثانیه (از حالت 1 به حالت 0) برای خروجی رله اتصالات - ترمینال ها: ترمینال های پیچی، 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) نیمه جامد، ترمینال های پیچی، 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) جامد ترمینال های پیچی، 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) انعطاف پذیر با انتهای کابل، ترمینال های پیچی، 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) جامد ترمینال های پیچی، 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) انعطاف پذیر با انتهای کابل گشتاور سفت کردن: 0.5 نیوتن متر دسته اضافه ولتاژ: III مطابق با EN/IEC 60664-1 وزن خالص: 0.4 کیلوگرم
