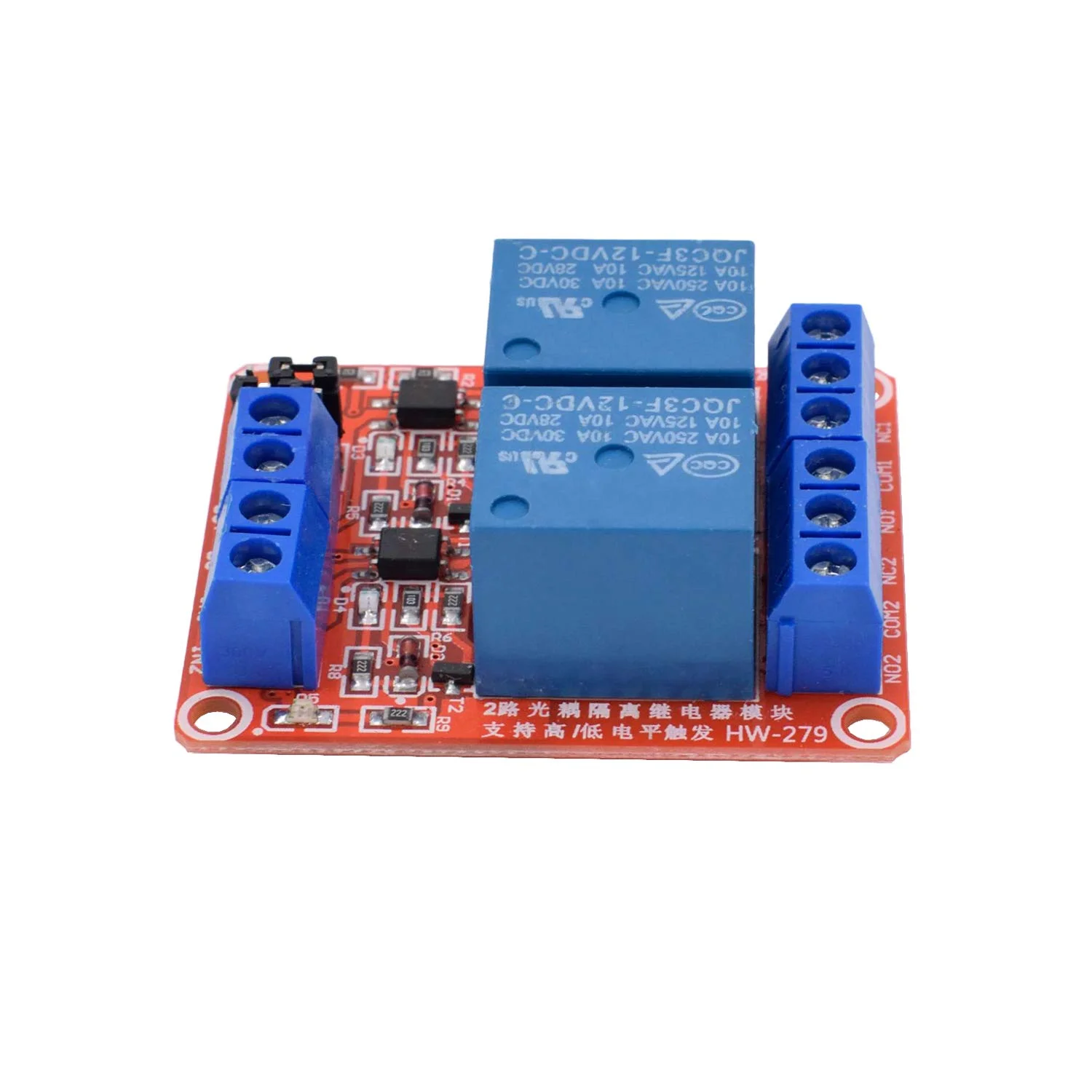

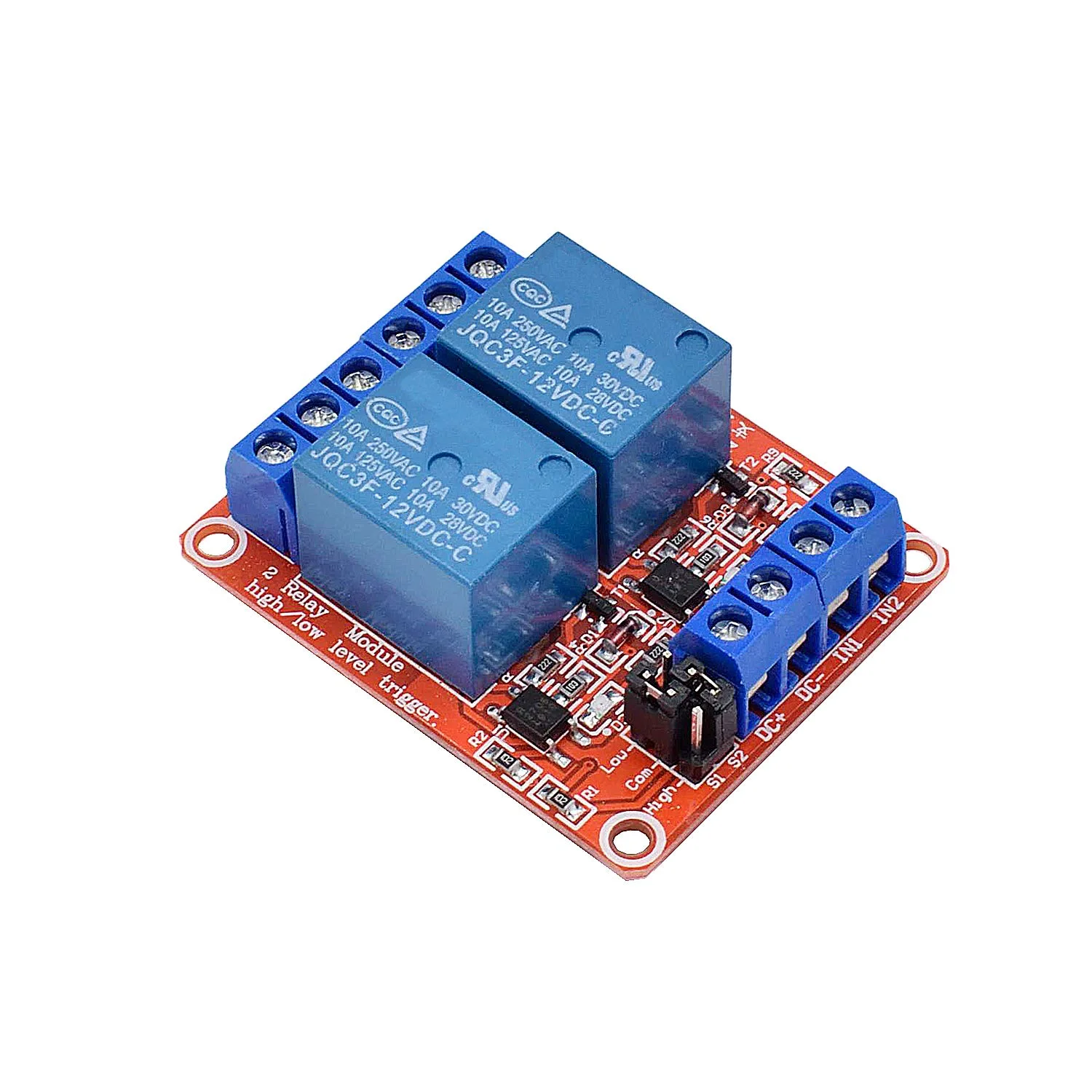

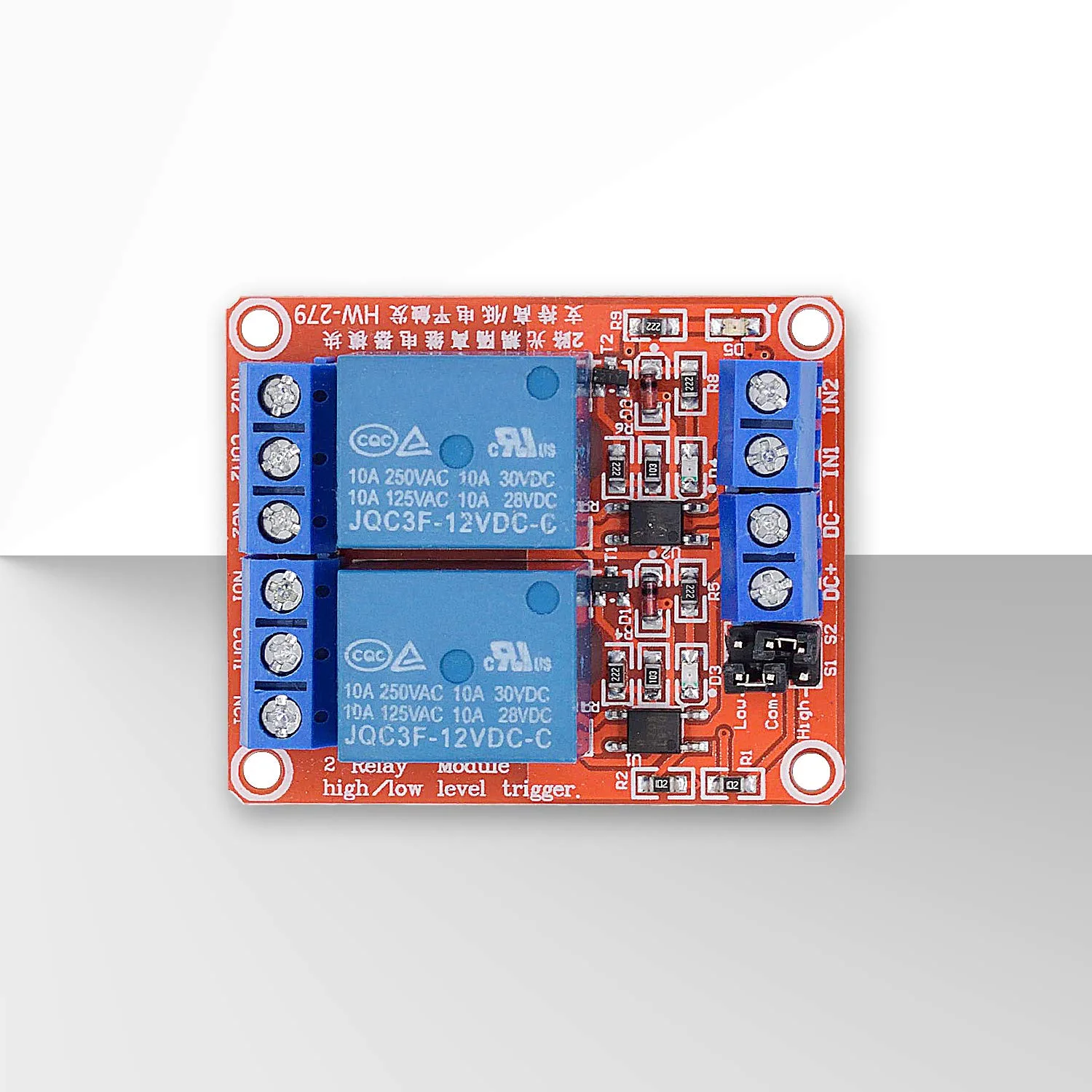

Valefod [بسته 2 عددی] ماژول رله DC 12V، سوئیچ رله 2 کاناله با ایزولاسیون اپتوکوپلر، تریگر سطح بالا/پایین

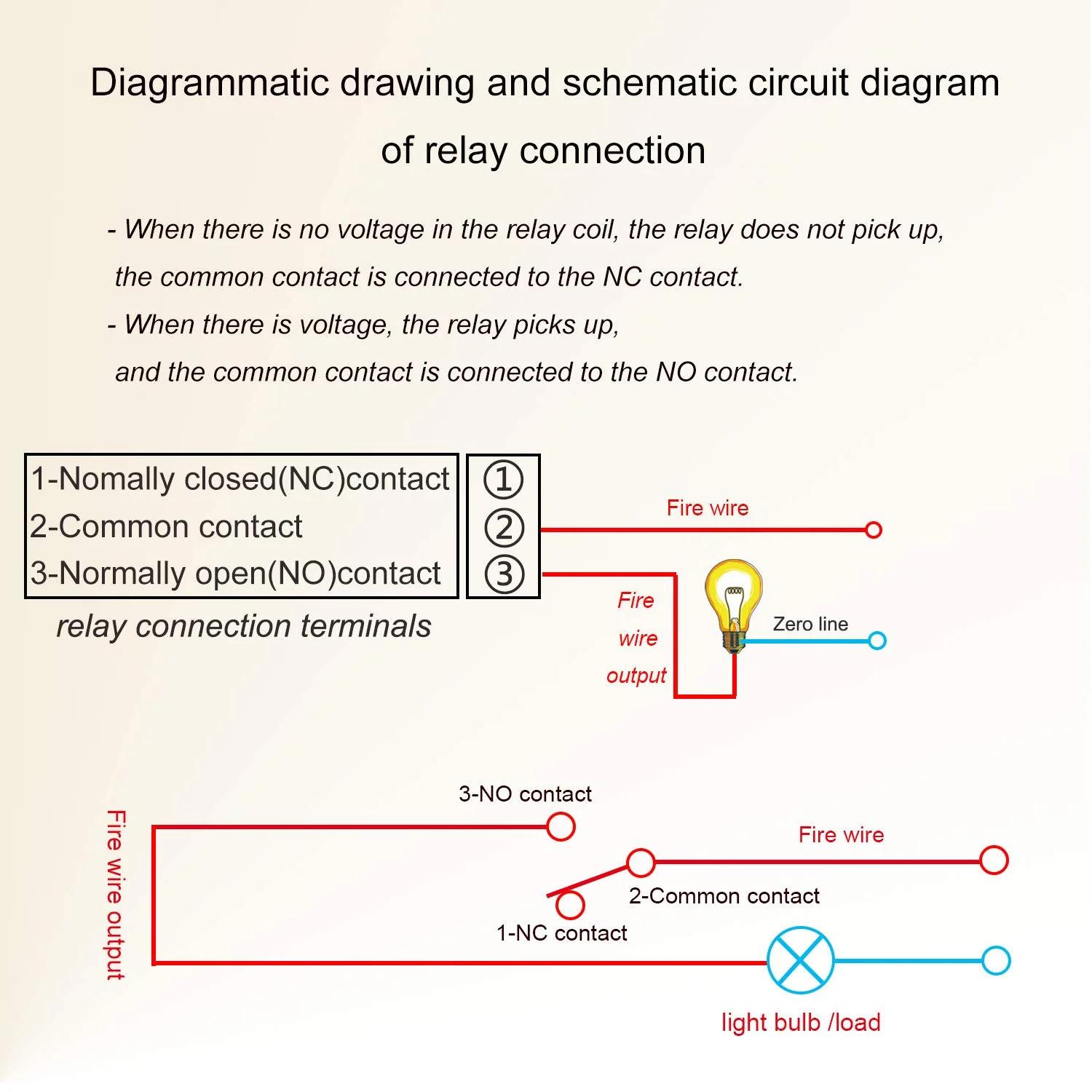

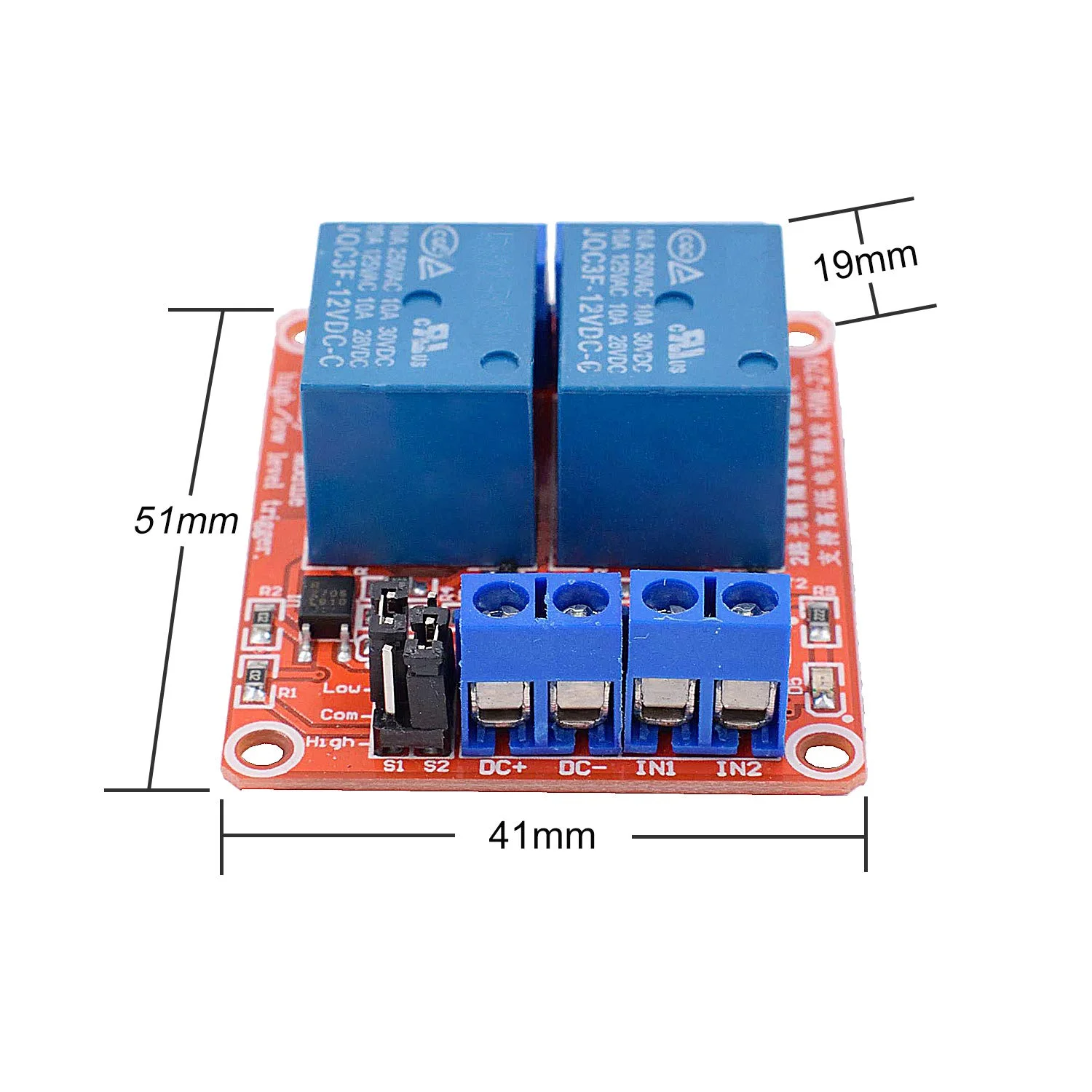

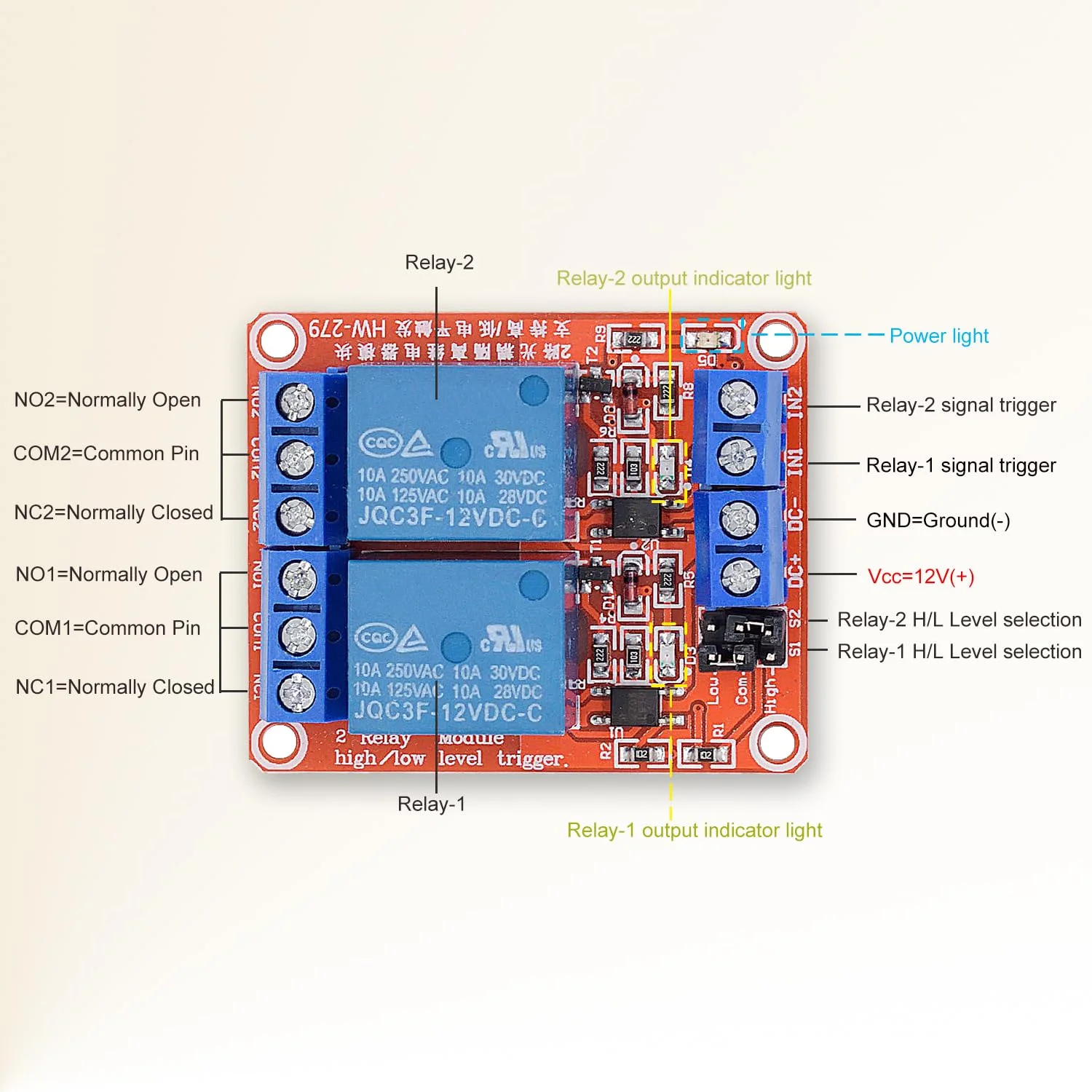

مشخصات فنی: - نوع رله: 12 ولت 2 کاناله - مدار گیت TTL - جریان سکون: 5 میلی آمپر - حداکثر جریان: 80 میلی آمپر - جریان تریگر: 3 - 5 میلی آمپر - ولتاژ تریگر (پایین): 0 - 4 ولت - ولتاژ تریگر (بالا): 4.5 - 12 ولت - حداکثر بار NO: AC 250V، 10A یا DC 30V، 10A - نشانگر قدرت: سبز - نشانگر وضعیت رله: قرمز - اندازه (طول x عرض x ارتفاع): 51*41*19 میلی متر - وزن: 30 گرم نحوه انتخاب تریگر سطح بالا/پایین ترمینال انتخاب تریگر سطح بالا/پایین S1 ترمینال انتخاب تریگر سطح بالا/پایین رله کانال 1 است. S2 ترمینال انتخاب تریگر سطح بالا/پایین رله کانال 2 است. تریگر سطح بالا زمانی عمل می کند که سیم جامپر (COM) و پین بالا به طور کوتاه به هم متصل شوند. تریگر سطح پایین زمانی عمل می کند که سیم جامپر (COM) و پین پایین به طور کوتاه به هم متصل شوند. رابط ورودی: DC+: قطب مثبت منبع تغذیه (VCC، ولتاژ=12 ولت) DC-: قطب منفی منبع تغذیه (GND) IN1: تریگر سیگنال کانال 1 برای کنترل برداشت رله توسط تریگر سطح بالا/پایین IN2: تریگر سیگنال کانال 2 برای کنترل برداشت رله توسط تریگر سطح بالا/پایین رابط خروجی: NO1: اتصال رله کانال 1 در حالت نرمال باز (سوئیچ رله قبل از برداشت آویزان است، سوئیچ پس از برداشت با ''COM1'' متصل می شود) COM1: رابط مشترک سوئیچ رله کانال 1 NC1: اتصال رله کانال 1 در حالت نرمال بسته (سوئیچ رله قبل از برداشت با ''COM1'' متصل است، سوئیچ پس از برداشت آویزان می شود) NO2: اتصال رله کانال 2 در حالت نرمال باز (سوئیچ رله قبل از برداشت آویزان است، سوئیچ پس از برداشت با ''COM2'' متصل می شود) COM2: رابط مشترک سوئیچ رله کانال 2 NC2: اتصال کانال 2 در حالت نرمال بسته (سوئیچ رله قبل از برداشت با ''COM2'' متصل است، سوئیچ پس از برداشت آویزان می شود) لیست بسته: 2 عدد ماژول رله 12 ولت 2 کاناله.
