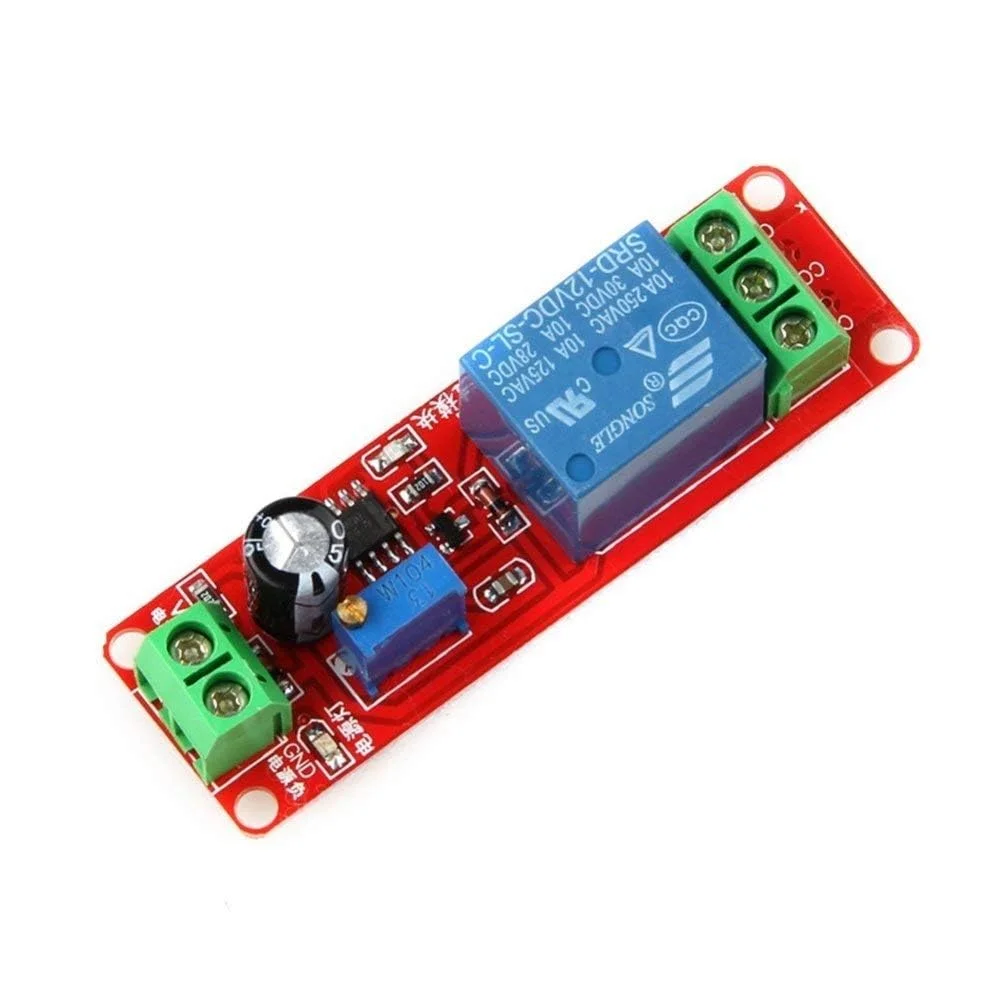

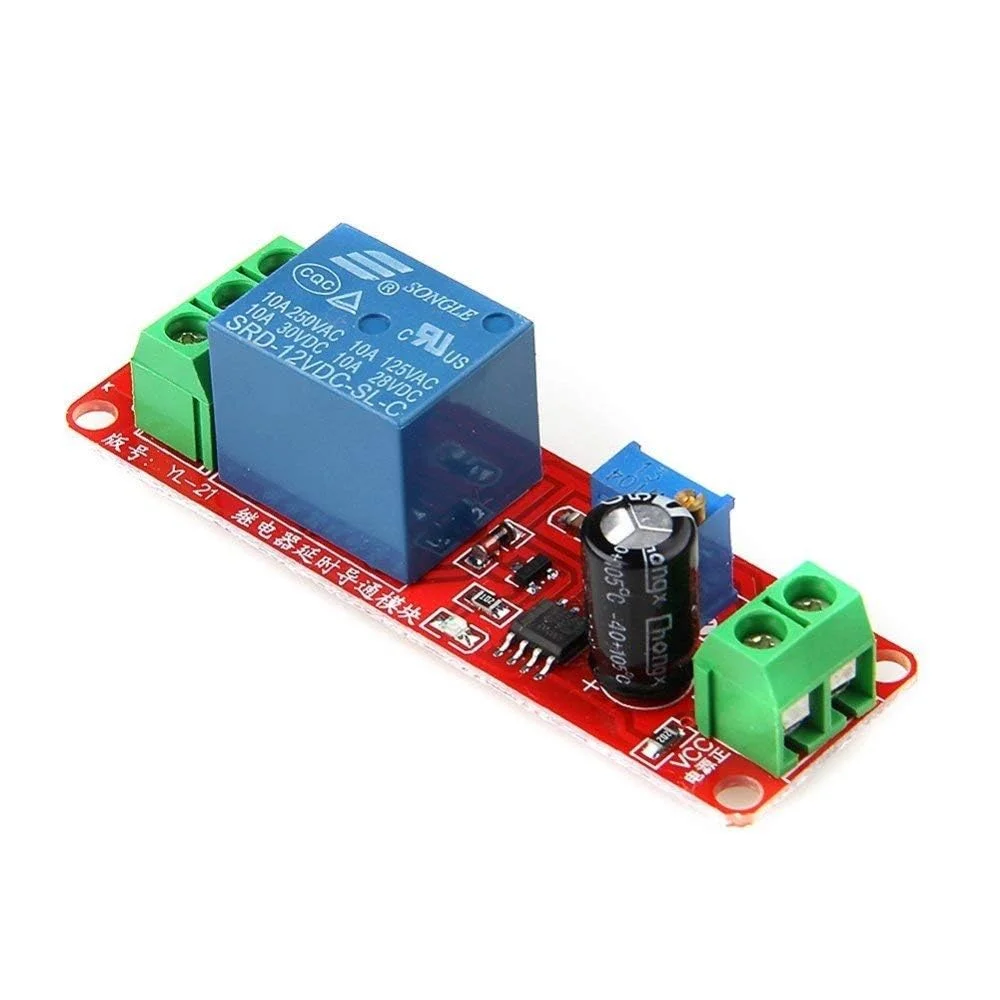

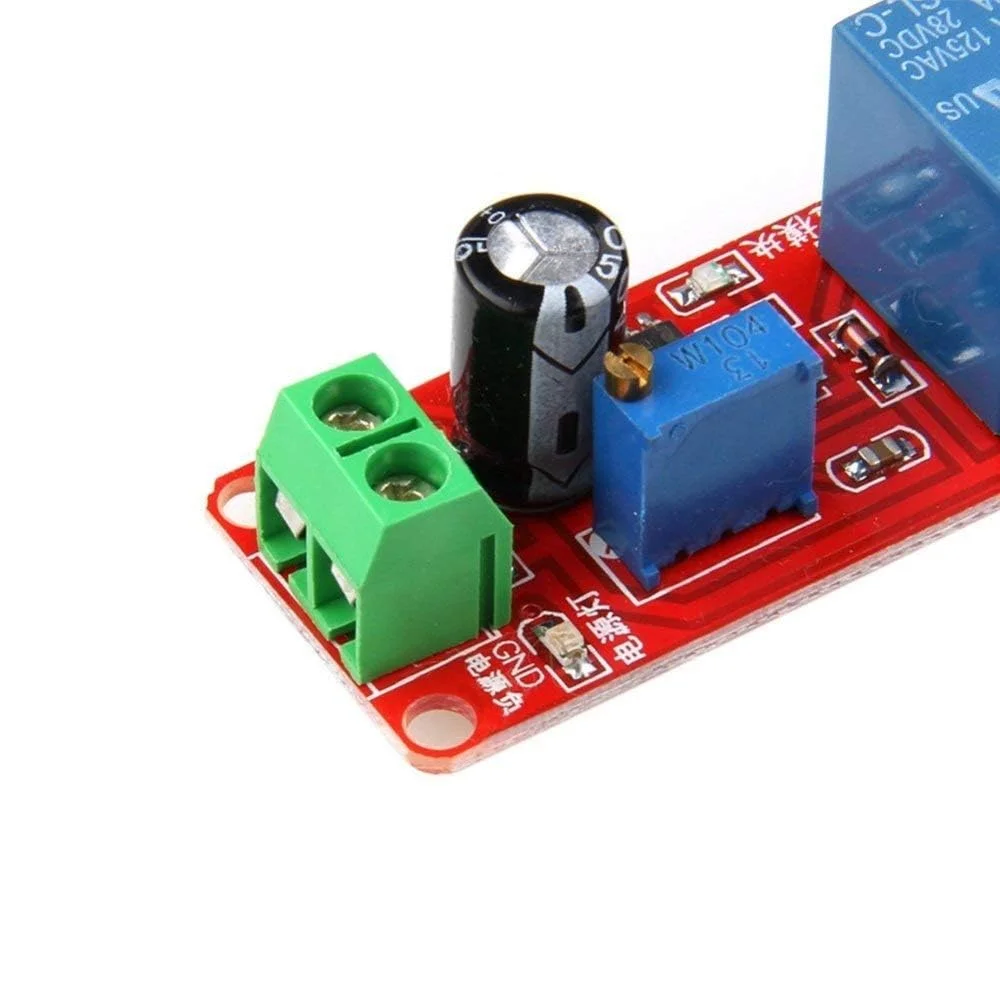

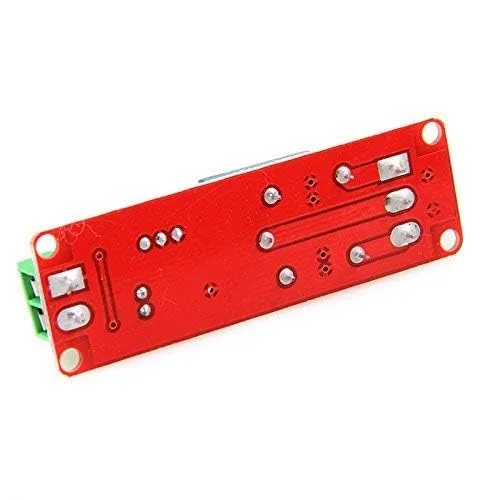

WANGCL 5 عدد ماژول رله تاخیر زمانی قابل تنظیم NE555 12V DC 0-10 ثانیه برای آردوینو رزبری پای

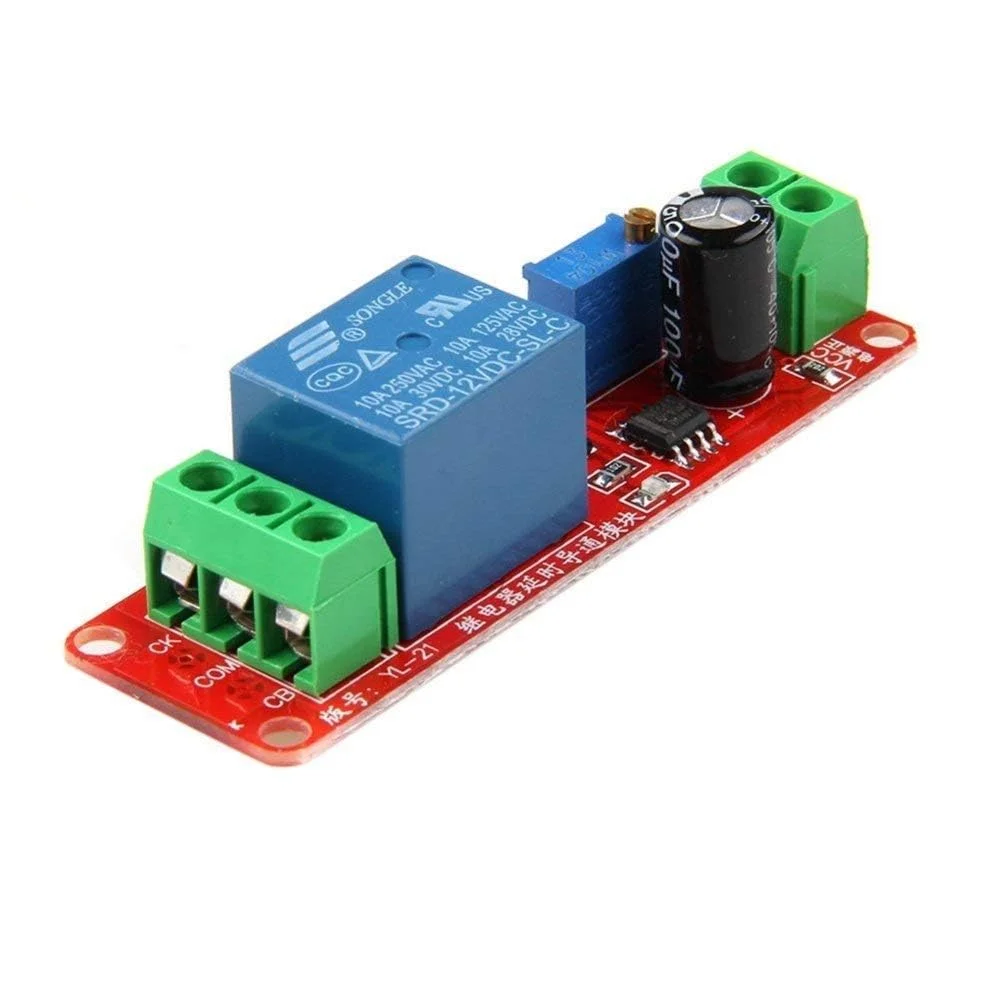

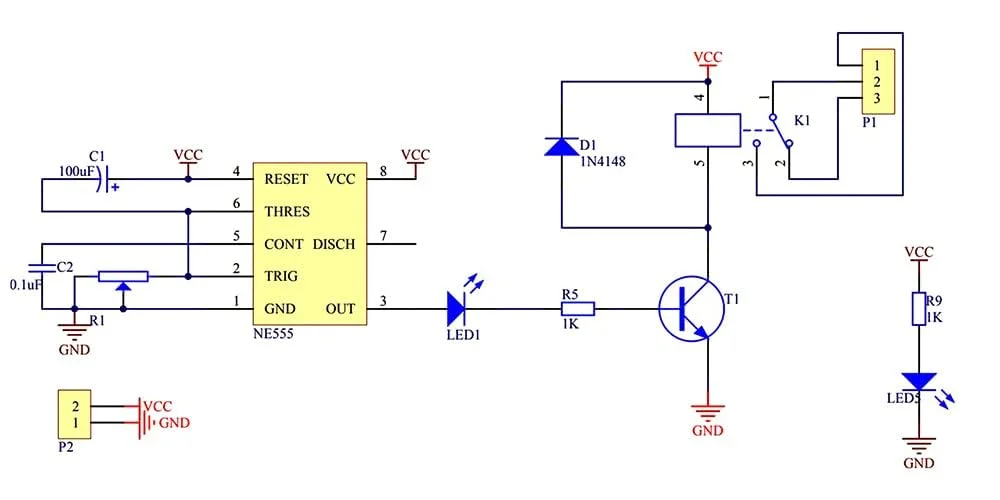

توضیحات: سوئیچ تایمر تاخیر قابل تنظیم را می توان با مدارهای دیگر برای ایجاد تاخیر زمانی برای سایر وسایل استفاده کرد. به طور گسترده ای با تجهیزات الکتریکی مختلف، به ویژه برای محصولات کنترل شده با باتری استفاده می شود. همچنین می توان از آن در ساخت پروژه های سرگرمی استفاده کرد. و همچنین با ARDUINO، RASPBERRY PI، AVR، PIC، 8051 و غیره سازگار است. تاخیر زمانی رله و منبع تغذیه متصل است: برای منبع تغذیه 12 ولت به رله، رله بلافاصله و جذب نمی شود، وضعیت خروجی رله به: به طور معمول باز و قطع عمومی، به طور معمول بسته و هدایت عمومی; منتظر تاخیر 1-10 ثانیه (قابل تنظیم)، رله و جذب، در این نقطه، رله وضعیت خروجی را به: به طور معمول باز و هدایت عمومی، به طور معمول بسته و قطع عمومی; تا زمانی که ماژول به طور مداوم برق داشته باشد، این حالت باقی خواهد ماند. هنگامی که هیچ برقی به ماژول اعمال نشود، وضعیت ماژول "NO" [باز معمولی] است، CB و COM رسانا هستند. CK و COM غیر رسانا هستند. هنگامی که برق روشن می شود، 0-10 ثانیه تاخیر، سپس ماژول در حالت "NC" [بسته معمولی] خواهد بود، CB و COM غیر رسانا هستند، CK و COM رسانا هستند. فرمول زمان تاخیر: T = 1.1 RC. به عنوان مثال: مقاومت خازنی 100 uf 100 k T = 1.1 * 100000 * 0.0001 = 11 ثانیه مشخصات: ویژگی های ماژول: تراشه NE555 ابعاد: 3x0.9x0.7 اینچ (77x23x18 میلی متر) ولتاژ ورودی: DC12V زمان قابل تنظیم: 0 تا 10 ثانیه ولتاژ کنترل: AC 0~250V / حداکثر 10A، DC 0~30V / حداکثر 10A حداکثر بارگذاری: 2200W مواد: CCL NE555: زمان بندی از میکروثانیه تا ساعات طولانی تولید پالس دقیق / زمان بندی چرخه وظیفه قابل تنظیم بسته شامل: 5 عدد ماژول رله تاخیر زمانی قابل تنظیم 12 ولت NE555
