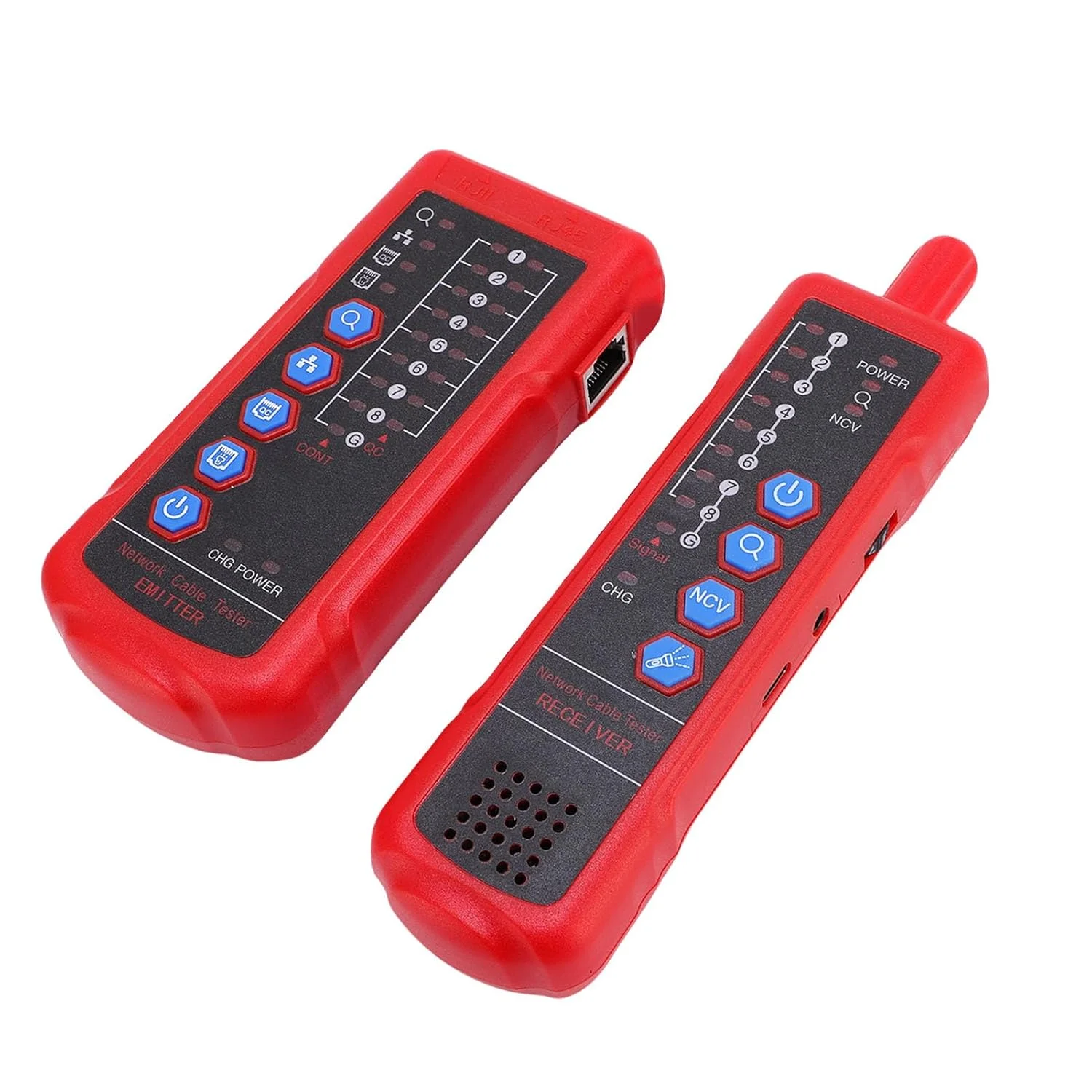

دستگاه تست کابل Cryfokt - فرستنده و گیرنده، دستگاه تست کابل پورت چشمک‌زن با سوکت هدفون برای تست پیوستگی خطوط تلفن

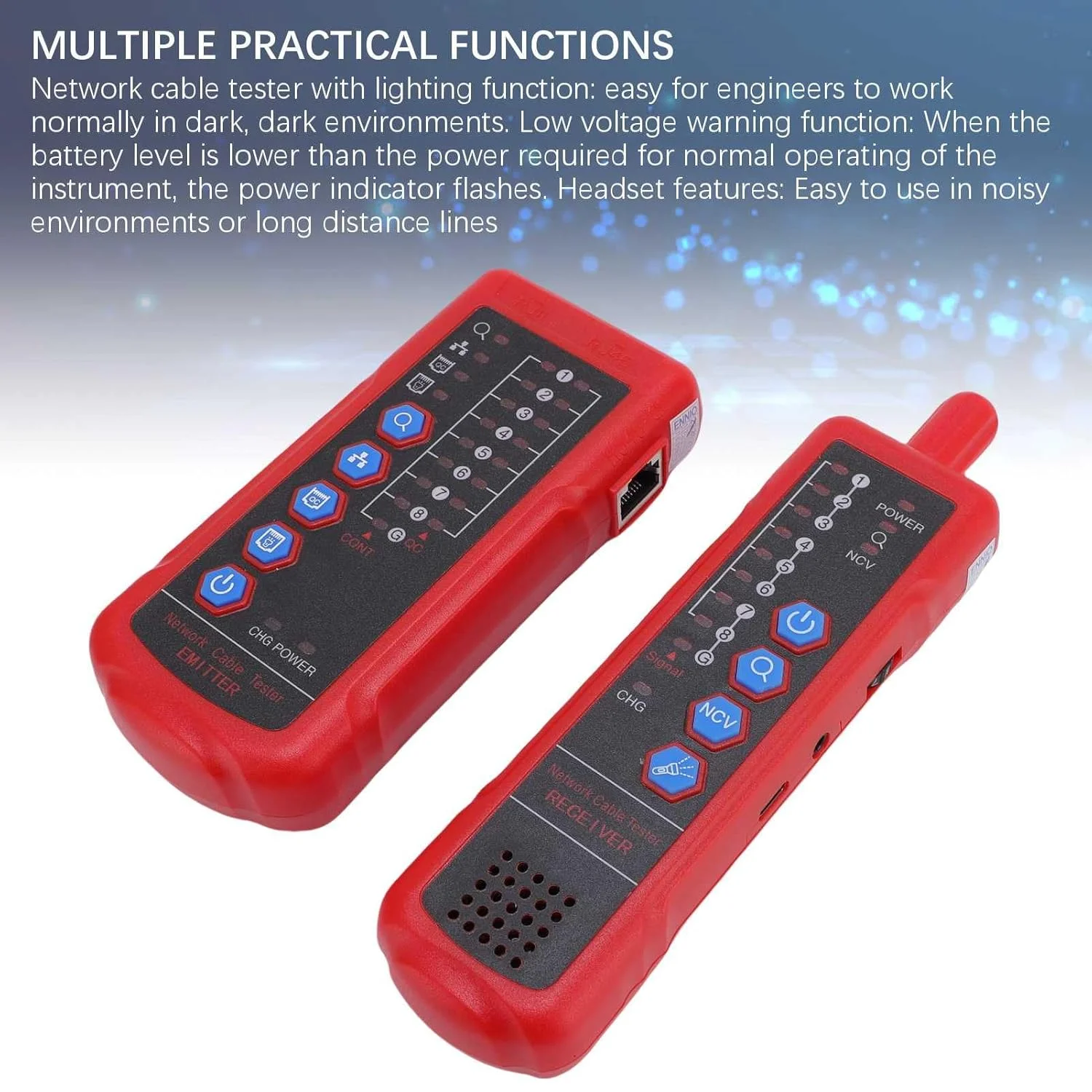

۱. هدف تست: دستگاه تست کابل می‌تواند توالی خط، اتصال کوتاه، مدار باز کابل را تست کند و چراغ توالی خط نتیجه را نمایش می‌دهد. ۲. حالت ردیابی کابل تلویزیون: دکمه اسکن فرستنده را فشار دهید تا وارد حالت نمودار خط یا اسکن شوید، کلید گیرنده را در جهت عقربه‌های ساعت بچرخانید تا روشن شود، حساسیت سیگنال دریافتی را حداکثر تنظیم کنید و از پروب گیرنده برای نزدیک شدن به کابل استفاده کنید. هنگامی که گیرنده سیگنال را دریافت می‌کند، گیرنده صدای بوق می‌دهد و چراغ توالی خط گیرنده قرمز می‌شود که نشان دهنده قدرت سیگنال است. هرچه سیگنال قوی‌تر باشد، صدا بلندتر و نور بیشتر است. برای تعیین سریع جهت کلی کابل. پس از تعیین جهت کلی کابل، حساسیت سیگنال به طور مناسب کاهش می‌یابد تا خط هدف به طور دقیق تعیین شود. ۳. با چشمک زدن پورت: در حین روشن بودن، کلید چشمک زن پورت را فشار دهید. نشانگر کلید چشمک زن روشن است و نشانگر پورت چشمک زن روشن است. در این مرحله، کابل را در پورت RJ45 فرستنده قرار دهید و سر دیگر را به سوئیچ یا روتر وصل کنید. نشانگر چشمک زن پورت هر 3-4 ثانیه یک بار چشمک می‌زند و سیگنال چشمک زن را به سوئیچ یا روتر منتقل می‌کند. در این حالت، نشانگر پورت مربوط به سوئیچ یا روتر با فرکانس همزمان 3-4 ثانیه چشمک می‌زند تا خط هدف تعیین شود. ۴. عملکردهای عملی متعدد: دستگاه تست کابل با عملکرد روشنایی: برای مهندسان آسان است که به طور معمول در محیط‌های تاریک و کم نور کار کنند. عملکرد هشدار ولتاژ پایین: هنگامی که سطح باتری کمتر از توان مورد نیاز برای عملکرد عادی دستگاه باشد، نشانگر برق چشمک می‌زند. ویژگی‌های هدست: استفاده آسان در محیط‌های پر سر و صدا یا خطوط طولانی. ۵. عملکرد ترجمه چینی: کلید NCV را روی گیرنده فشار دهید تا وارد حالت تست NCV شوید و نشانگر روشن شود. پروب گیرنده به کابل یا سوکت دستگاه نزدیک است و اگر بیش از 40 ولت برق AC وجود داشته باشد، گیرنده بوق می‌زند. ۶. پشتیبانی از تست QC: کلید QC را روی فرستنده دستگاه تست کابل فشار دهید تا وارد حالت تست جداسازی شوید و چراغ نشانگر روشن شود. کابل یا کابل تلفن کانکتور RJ45 را به پورت QC وصل کنید و نشانگر توالی خط QC روشن می‌شود. مشخصات: نوع مورد: دستگاه تست کابل جنس: ABS کابل قابل استفاده: CAT5 CAT6 نوع رابط: RJ11، RJ45 باتری لیتیوم یونی داخلی: 1100mAh (گیرنده)، 1100mAh (فرستنده) تنظیم حساسیت: بله عملکرد NCV: بله چراغ قوه: بله جک هدفون: بله عملکرد جفت شدن خط: بله نحوه استفاده: لطفاً برای دستورالعمل‌های دقیق استفاده به دفترچه راهنمای کاربر مراجعه کنید. لیست بسته بندی: 1 عدد فرستنده 1 عدد گیرنده 1 عدد خط گیره RJ11 1 عدد کابل 6 هسته ای 1 عدد خط تلفن 4 هسته ای 1 عدد کابل شارژ USB 1 عدد هدفون 1 عدد کیف ذخیره سازی 1 عدد دفترچه راهنمای کاربر
