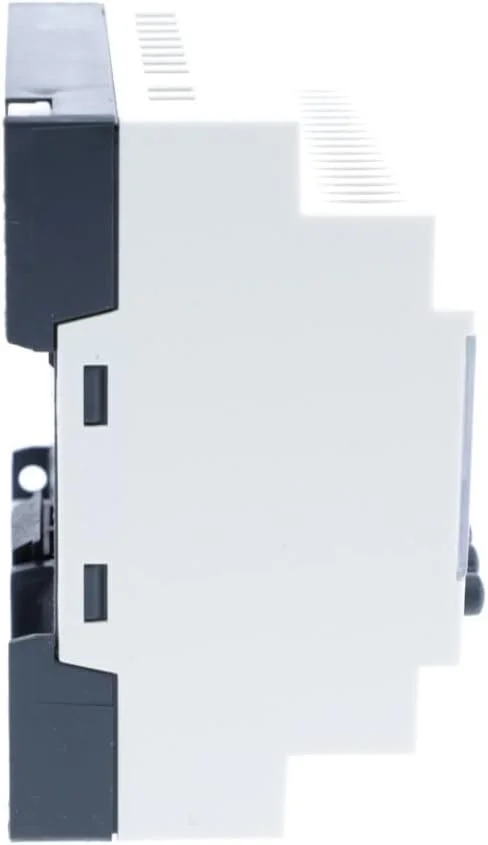

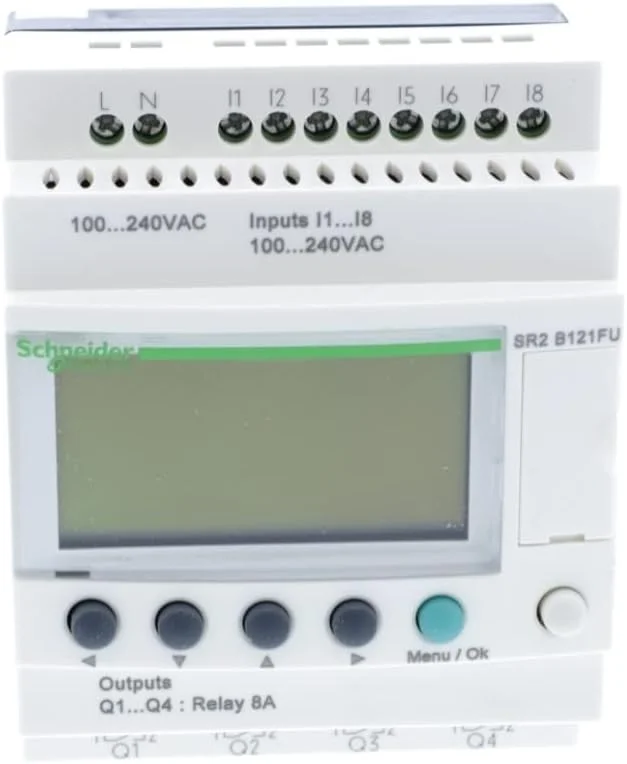

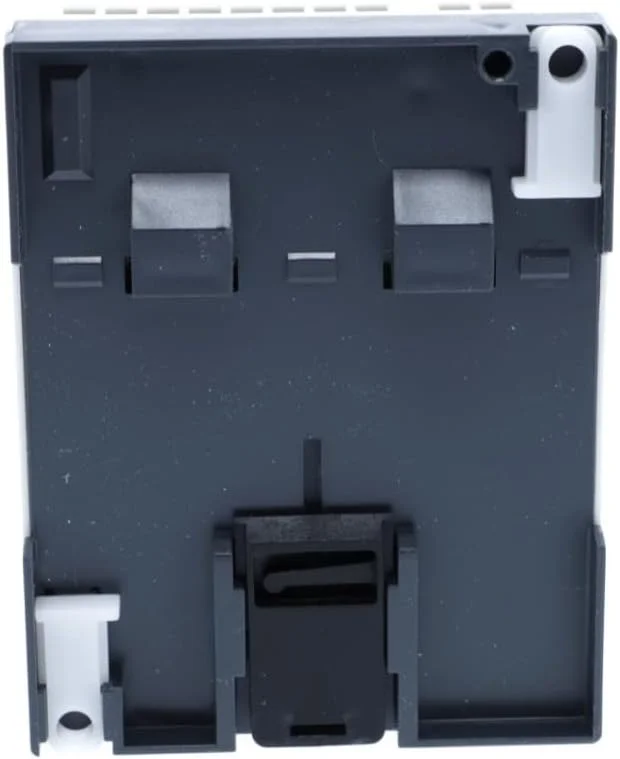

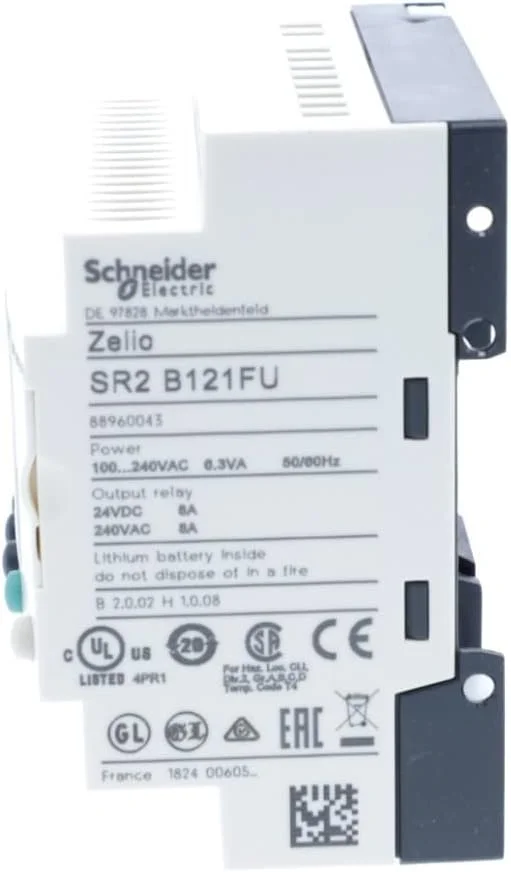

رله هوشمند فشرده اشنایدر الکتریک Zelio Logic - 12 ورودی/خروجی - 100..240 ولت AC - ساعت - نمایشگر، SR2B121FU

محدوده محصول: Zelio Logic نوع محصول یا قطعه: رله هوشمند فشرده، نمایشگر محلی مکمل: با تعداد یا طرح کنترل خطوط: 0…240 با برنامه نویسی نردبانی، 0…500 با برنامه نویسی FBD زمان چرخه: 6…90 میلی ثانیه زمان پشتیبان گیری: 10 سال در دمای 25 درجه سانتیگراد رانش ساعت: 12 دقیقه در سال در دمای 0…55 درجه سانتیگراد، 6 ثانیه در ماه در دمای 25 درجه سانتیگراد بررسی ها: حافظه برنامه در هر بار روشن شدن [Us] ولتاژ تغذیه نامی: 100...240 ولت AC محدوده ولتاژ تغذیه: 85…264 ولت فرکانس تغذیه: 50/60 هرتز حداکثر جریان تغذیه: 30 میلی آمپر در 240 ولت (بدون توسعه)، 80 میلی آمپر در 100 ولت (بدون توسعه) مصرف برق در VA: 7 VA بدون توسعه ولتاژ ایزولاسیون: 1780 ولت نوع حفاظت: در برابر معکوس شدن ترمینال ها (دستورالعمل های کنترل اجرا نمی شوند) تعداد ورودی های گسسته: 8 ولتاژ ورودی گسسته: 100...240 ولت AC جریان ورودی گسسته: 0.6 میلی آمپر فرکانس ورودی گسسته: 47...53 هرتز، 57...63 هرتز حالت ولتاژ 1 تضمین شده: >= 79 ولت برای ورودی گسسته حالت ولتاژ 0 تضمین شده: <= 40 ولت برای ورودی گسسته حالت جریان 1 تضمین شده: >= 0.17 میلی آمپر (ورودی گسسته) حالت جریان 0 تضمین شده: <= 0.5 میلی آمپر (ورودی گسسته) امپدانس ورودی: 350 کیلو اهم برای ورودی گسسته تعداد خروجی ها: 4 محدودیت ولتاژ خروجی رله: 5...30 ولت DC (خروجی رله)، 24...250 ولت AC نوع و ترکیب کنتاکت ها: NO برای خروجی رله جریان حرارتی خروجی: 8 آمپر برای همه 4 خروجی برای خروجی رله دوام الکتریکی: AC-12: 500000 سیکل در 230 ولت، 1.5 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 AC-15: 500000 سیکل در 230 ولت، 0.9 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 DC-12: 500000 سیکل در 24 ولت، 1.5 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 DC-13: 500000 سیکل در 24 ولت، 0.6 آمپر برای خروجی رله مطابق با EN/IEC 60947-5-1 ظرفیت سوئیچینگ در میلی آمپر: >= 10 میلی آمپر در 12 ولت (خروجی رله) نرخ عملکرد در هرتز: 0.1 هرتز (در Ie) برای خروجی رله، 10 هرتز (بدون بار) برای خروجی رله دوام مکانیکی: 10000000 سیکل برای خروجی رله [Uimp] ولتاژ ضربه ای نامی: EN/IEC 60947-1 و EN/IEC 60664-1 4 کیلو ولت ساعت: با زمان پاسخ: 50 میلی ثانیه با برنامه نویسی نردبانی (از حالت 0 به حالت 1) برای ورودی گسسته 50 میلی ثانیه با برنامه نویسی نردبانی (از حالت 1 به حالت 0) برای ورودی گسسته 50...255 میلی ثانیه با برنامه نویسی FBD (از حالت 0 به حالت 1) برای ورودی گسسته 50...255 میلی ثانیه با برنامه نویسی FBD (از حالت 1 به حالت 0) برای ورودی گسسته 10 میلی ثانیه (از حالت 0 به حالت 1) برای خروجی رله 5 میلی ثانیه (از حالت 1 به حالت 0) برای خروجی رله اتصالات - ترمینال ها: ترمینال های پیچی، 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) نیمه جامد ترمینال های پیچی، 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) جامد ترمینال های پیچی، 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) انعطاف پذیر با انتهای کابل ترمینال های پیچی، 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) جامد ترمینال های پیچی، 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) انعطاف پذیر با انتهای کابل گشتاور سفت کردن: 0.5 نیوتن متر دسته اضافه ولتاژ: III مطابق با EN/IEC 60664-1 وزن خالص: 0.25 کیلوگرم
