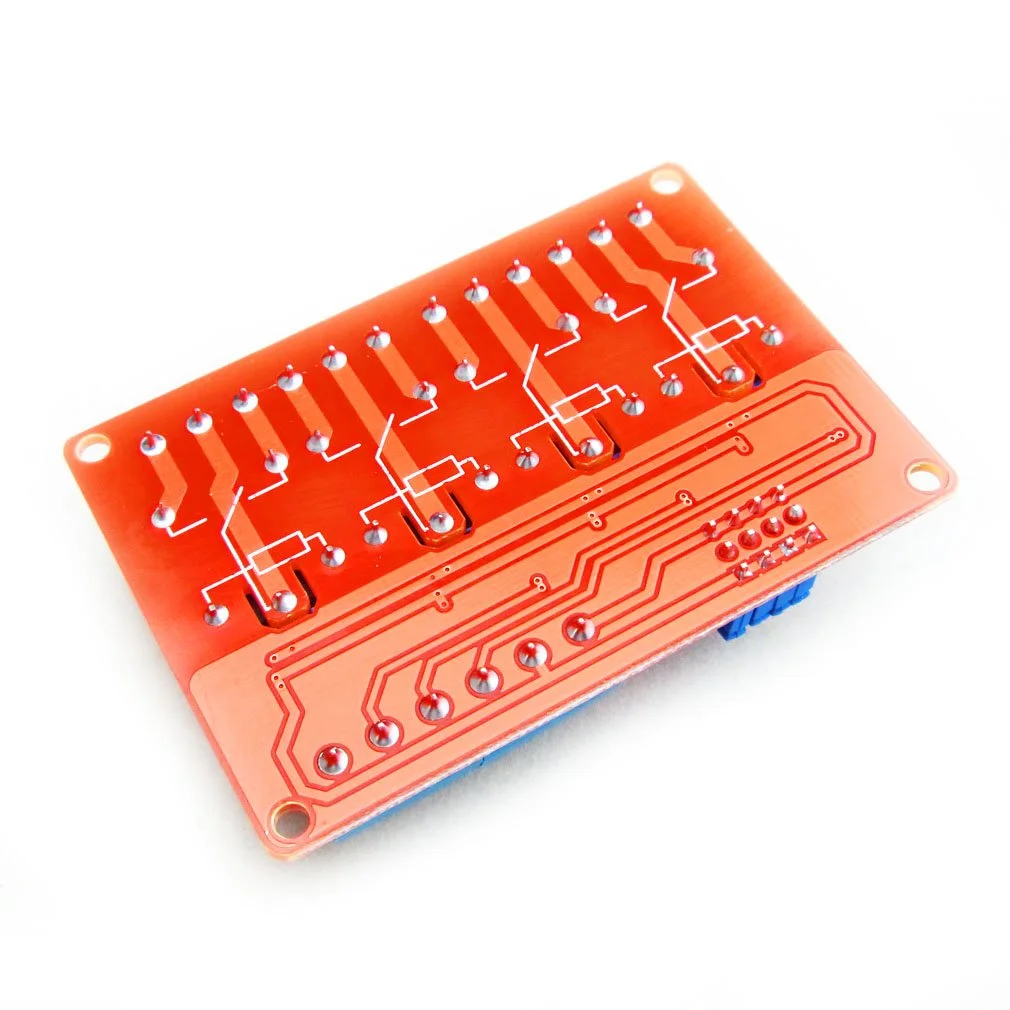

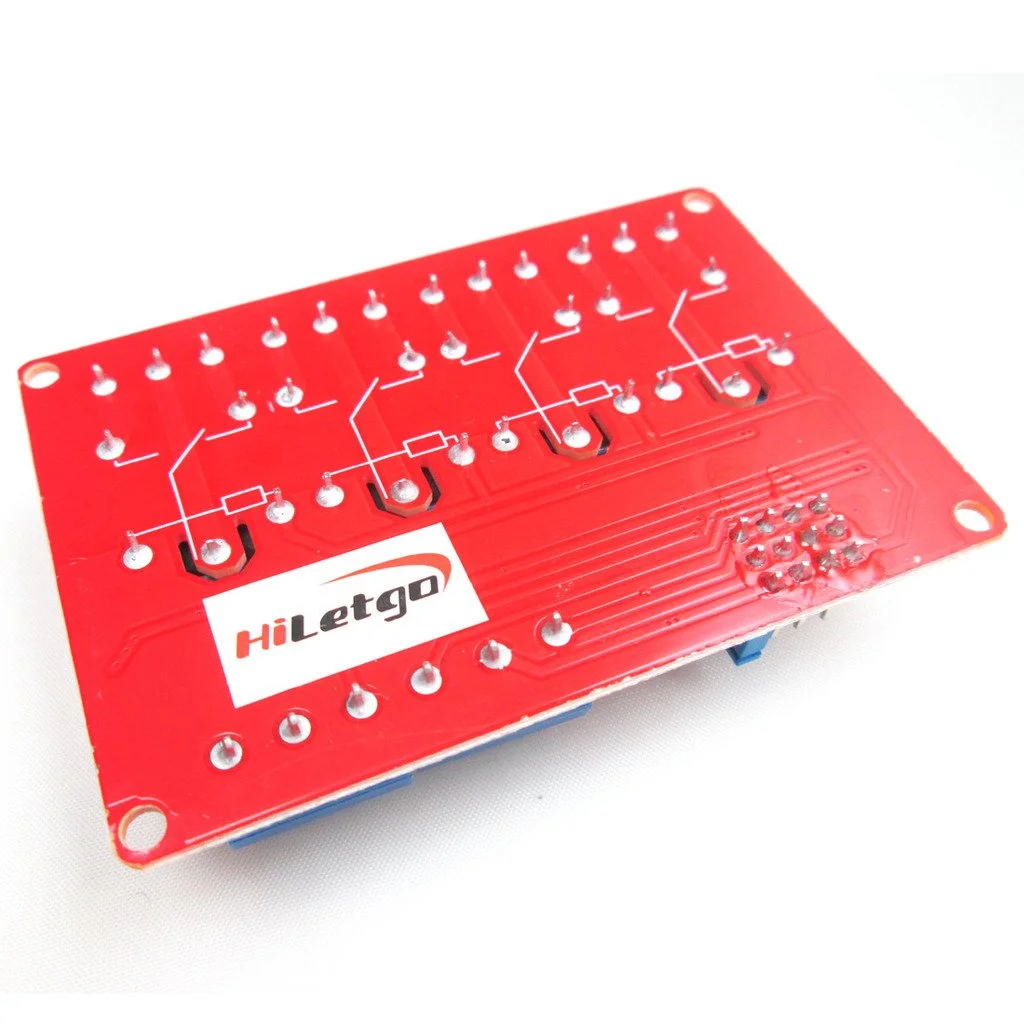

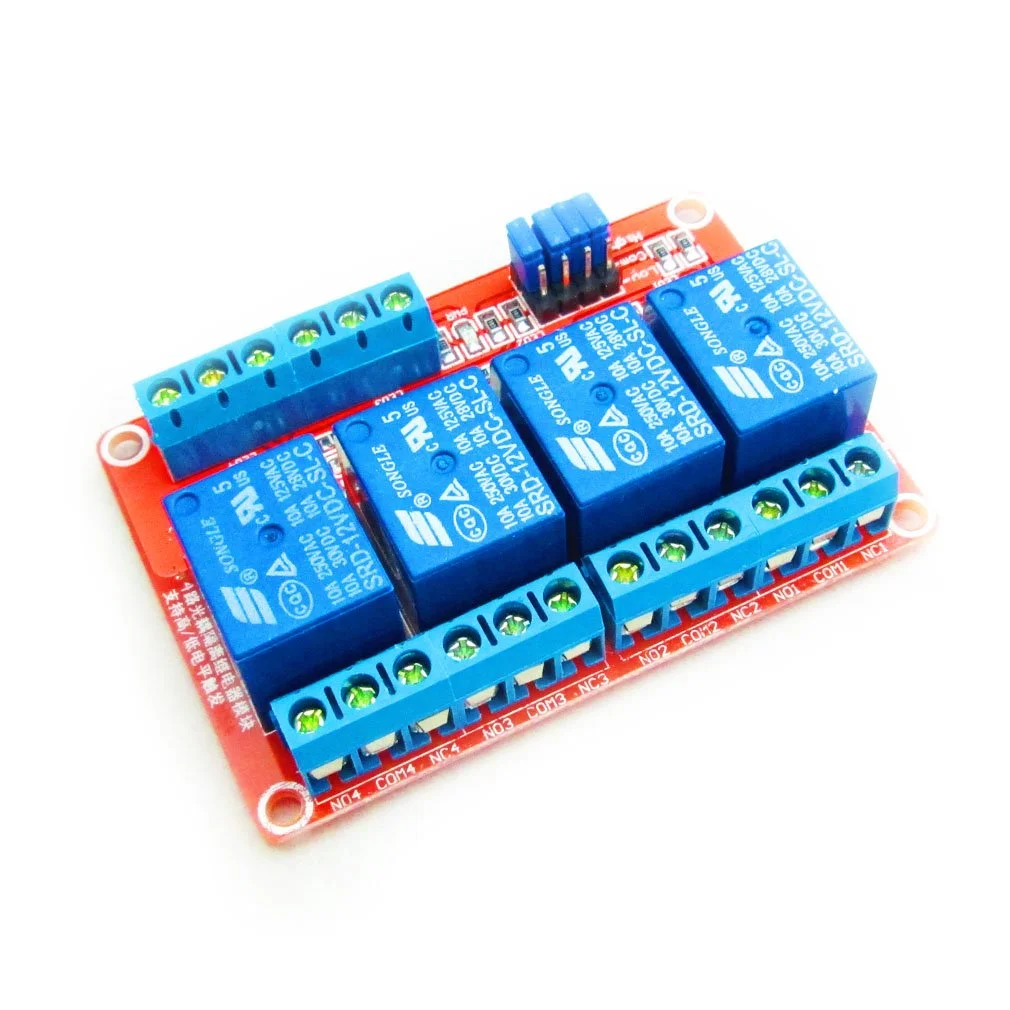

ماژول رله 4 کانال 12 ولت HiLetgo با ایزولاسیون OPTO و پشتیبانی از تریگر سطح بالا و پایین

ماژول رله 4 کانال 12 ولت با ایزولاسیون OPTO و پشتیبانی از تریگر سطح بالا و پایین توضیحات: 1. این ماژول از رله با کیفیت اصلی و رابط های نرمال باز استفاده می کند. حداکثر بار: AC 250V/10A، DC 30V/10A؛ 2. با استفاده از ایزولاسیون SMD OPTOCOUPLER، توانایی رانندگی، عملکرد پایدار؛ جریان تریگر 5mA؛ 3. ولتاژ ماژول 12 ولت است. 4. هر ماژول راه را می توان با جامپر بالا یا پایین تنظیم کرد. 5. طراحی مقاوم در برابر خطا، حتی اگر خط کنترل قطع شود، رله کار نمی کند. 6. نشانگر قدرت (سبز)، 4 نشانگر وضعیت رله (قرمز) 7. طراحی رابط انسانی، تمام رابط ها را می توان به طور مستقیم از طریق سیم کشی ترمینال متصل کرد، بسیار راحت است 8. اندازه ماژول: 73mm * 50mm * 18.5mm (L * W * H) 9. دارای چهار سوراخ پیچ نصب، سوراخ 3.1mm، گام 67mm * 44.5mm رابط: 1. DC +: منبع تغذیه مثبت (ولتاژ مورد نیاز توسط رله، انتخاب 5V.9V.12V و 24V وجود دارد) 2. DC-: اتصال منفی برق 3. IN1-IN4: هر راه بر اساس تنظیمات، می تواند بالا یا پایین باشد تا خروجی های رله مربوطه را کنترل کند: یک رابط 12 خطی، رابط را می توان به طور مستقیم به تمام سیم ها متصل کرد، کاربر پسند 1. NO1 - NO4: رابط های رله نرمال باز، رله قبل از خالی شدن پس از کوتاه شدن با COM 2. COM1 - COM4 رله های رابط مشترک 3. NC1 - NC4: رله رابط رله نرمال بسته قبل از COM کوتاه شده، پس از کشش خالی انتخاب تریگر بالا و پایین: 1.S1-S4 به ترتیب رله یک راه -4 انتخاب تریگر بالا و پایین جاده; 2.Com با اتصال کوتاه پایین، فعال کردن رله مربوطه پایین است، در حالی که انتهای بالای اتصال کوتاه com تریگر بالا است
