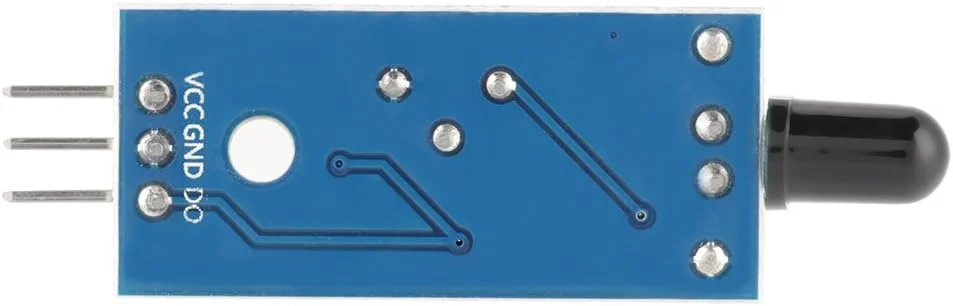

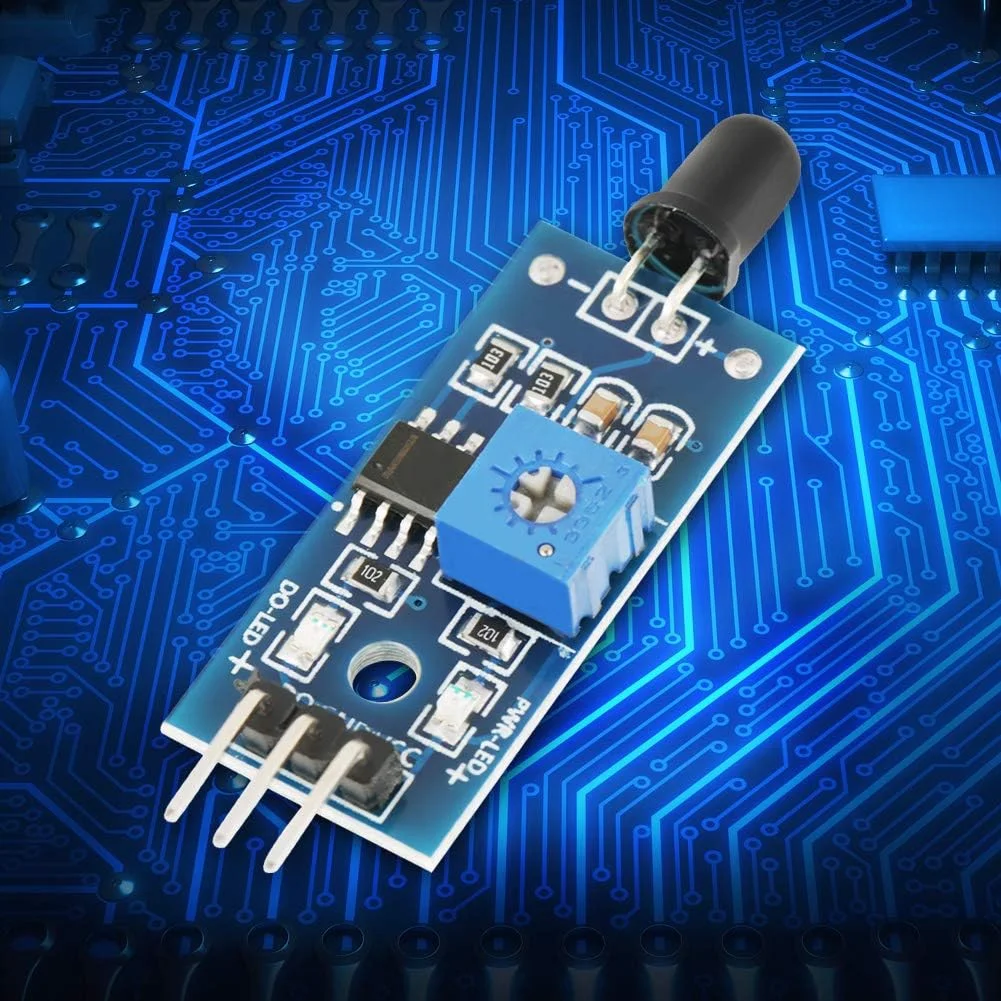

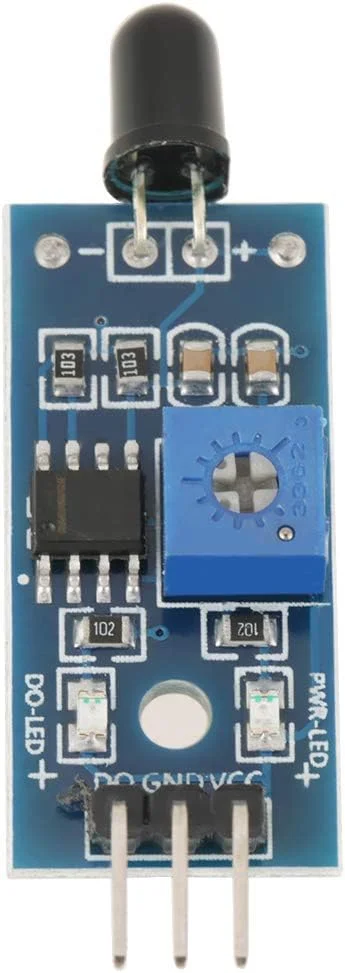

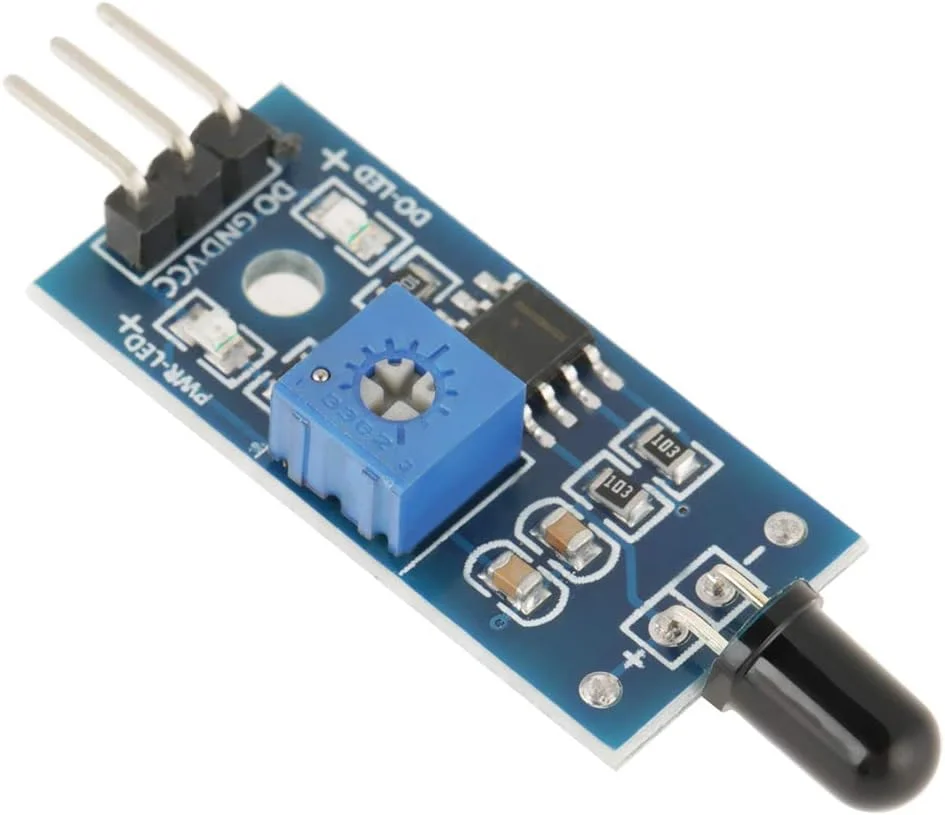

ماژول حسگر شعله مادون قرمز Eujgoov، 5 عددی، آشکارساز هوشمند سنسور شعله برای ولتاژ گسترده LM393، 60 درجه

مشخصات فنی: ولتاژ کاری: 3.3V-5V فرمت خروجی: خروجی های سوئیچینگ دیجیتال DO (0 و 1) و خروجی ولتاژ آنالوگ AO مقایسه کننده: ولتاژ گسترده LM393 طول: 4.5 سانتی متر / 1.77 اینچ وزن: 4 گرم دستورالعمل سیم کشی: توضیحات سیم کشی محصول: VCC: منبع تغذیه 3.3-5 ولت "+" GND: منبع تغذیه "-" DO: خروجی سوئیچ TTL. AO: خروجی آنالوگ (سیگنال ولتاژ) دستورالعمل استفاده: 1. سنسور شعله نسبت به شعله بسیار حساس است، برای نور معمولی نیز پاسخگو است، به طور کلی به عنوان اهداف هشدار شعله استفاده می شود. 2. رابط خروجی را می توان مستقیماً به پورت IO میکروکنترلر متصل کرد. 3. سنسور باید در فاصله ای از شعله نگهداری شود تا از آسیب دیدن سنسور جلوگیری شود. تست شعله فندک از فاصله 80 سانتی متری، برای شعله بزرگتر، تست فاصله دورتر 4. خروجی آنالوگ و فرآیند تبدیل AD می توانند به دقت بالاتری دست یابند 5. هنگامی که سنسور شعله، نور خورشید یا نور مادون قرمز را تشخیص می دهد، اگر به آستانه تنظیم پتانسیومتر برسد، چراغ نشانگر سبز روشن می شود، خروجی DO سطح پایین (0-0.1 - V)، چراغ سبز خاموش است، خروجی DO حدود 3 ولت سطح ولتاژ بالا بسته شامل: 5 عدد ماژول سنسور شعله IR
