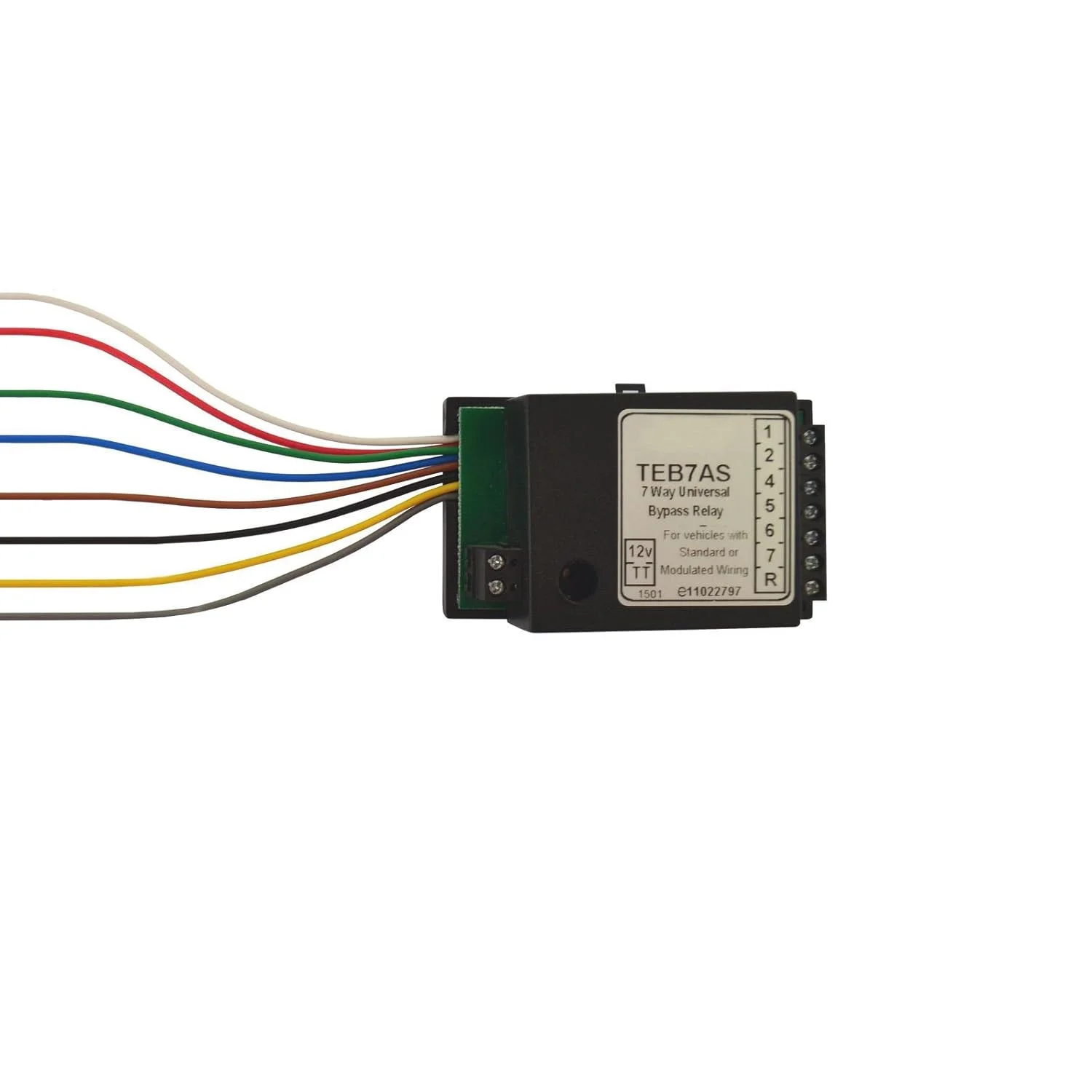

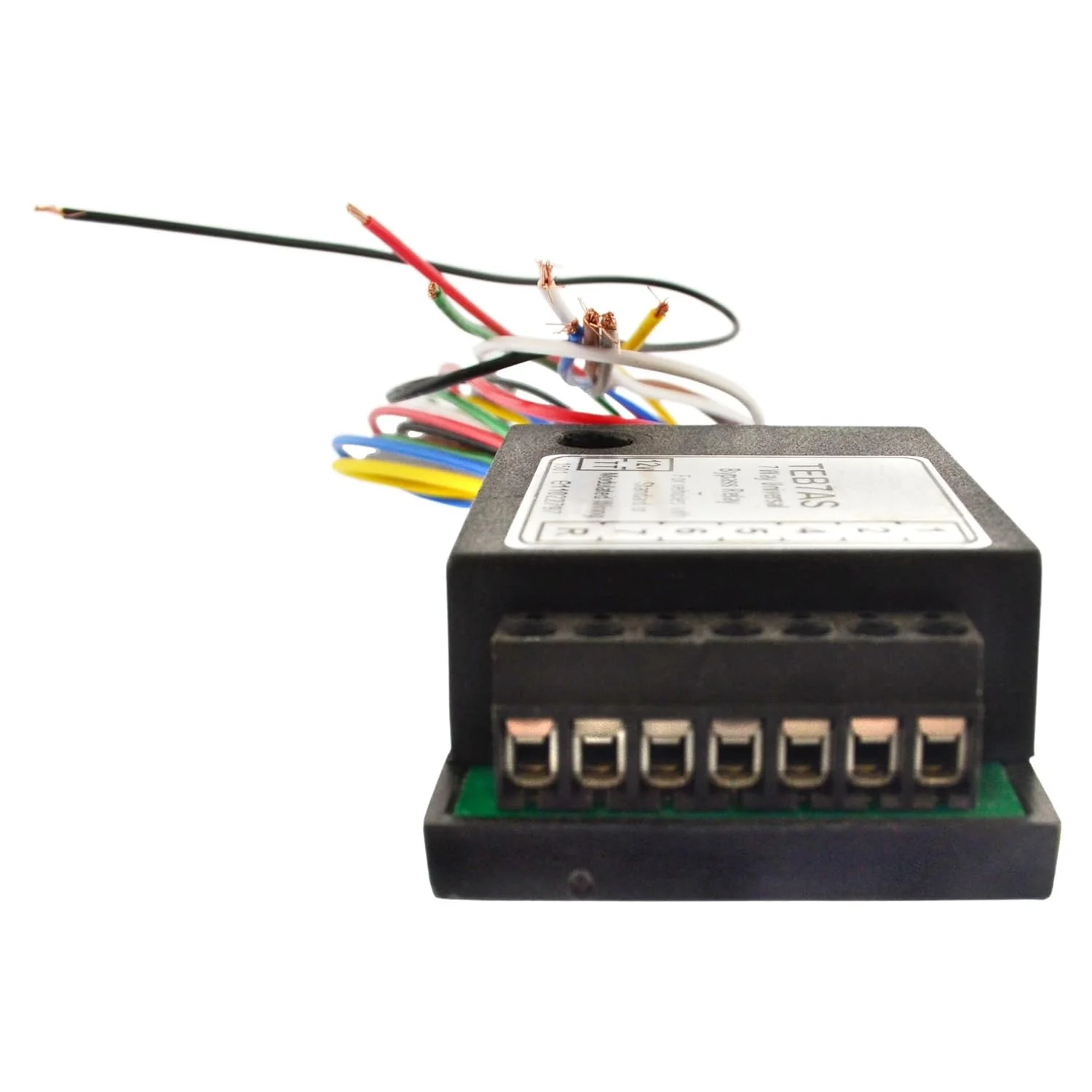

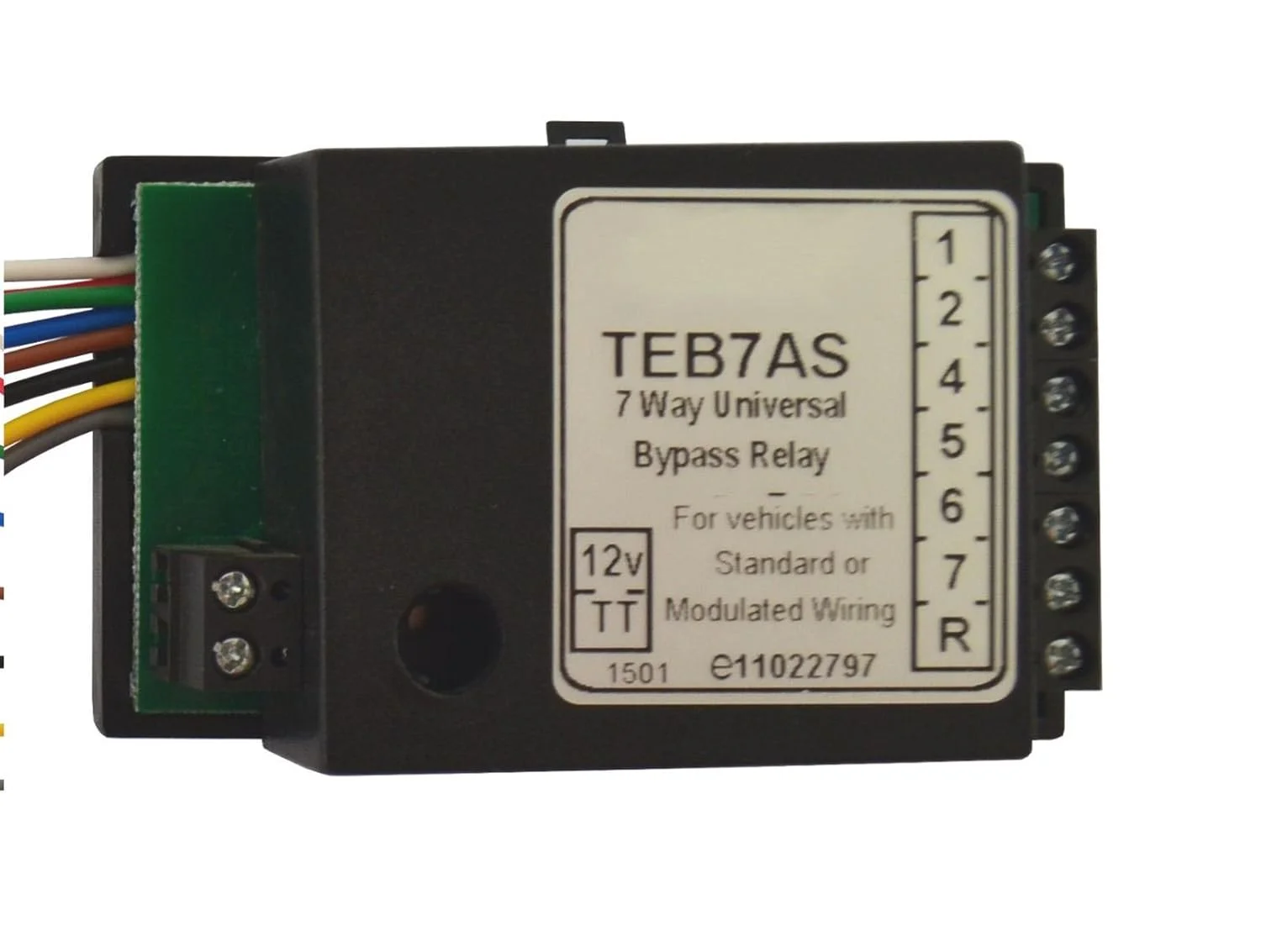

AB Tools-Maypole Tools رله بای پس 7 راهه برای سیم کشی کانباس مالتی پلکس هوشمند TR186

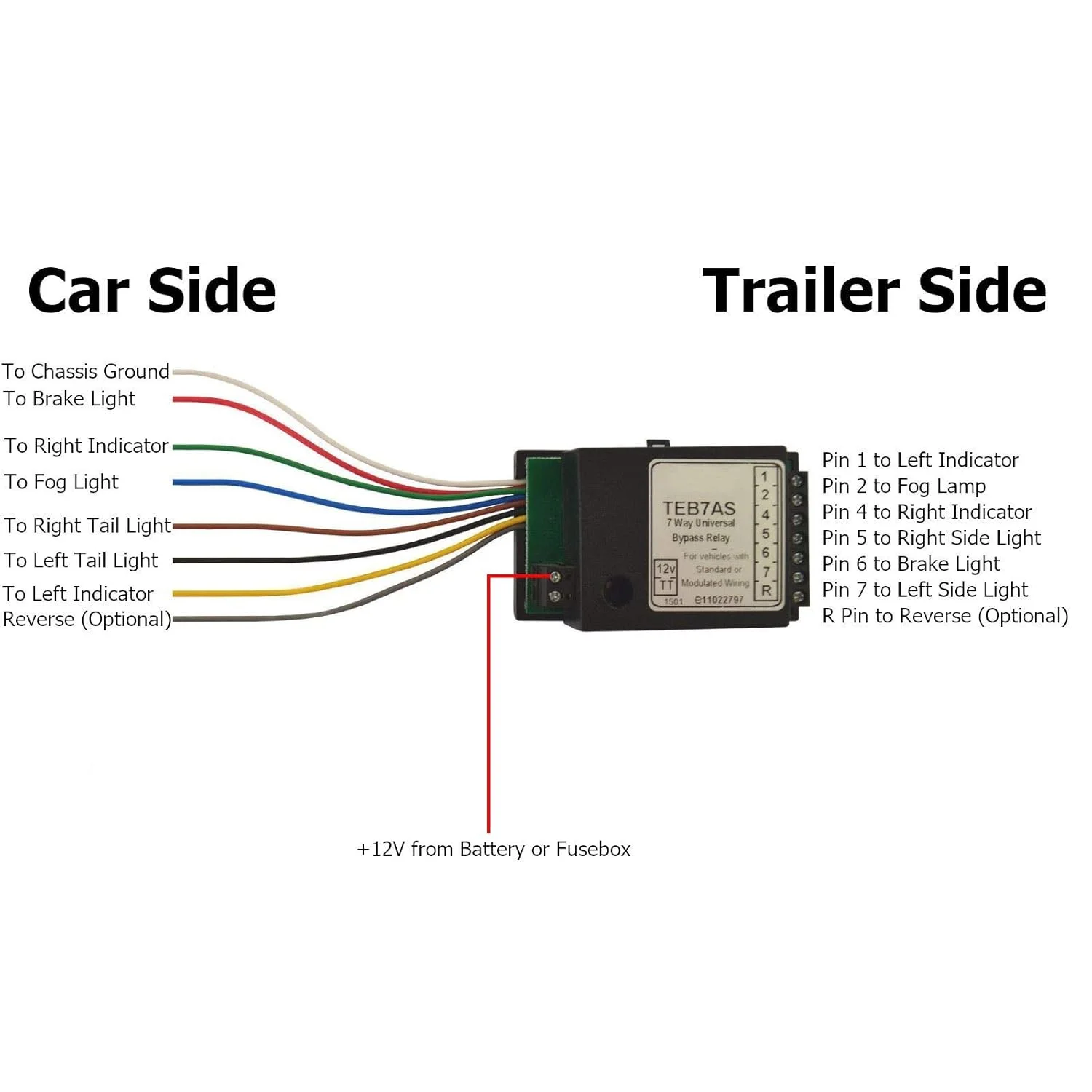

این رله هوشمند جدید برای کار بر روی تمام خودروها با سیستم زمین منفی طراحی شده است. سیم کشی آن آسان است، اگر بتوانید یک میله یدک کش را به پشت چراغ ها مانند وسایل نقلیه قدیمی تر سیم کشی کنید، با این رله می توانید حتی پیشرفته ترین خودروهای مدرن را نیز سیم کشی کنید. به طور کامل از سیم کشی و ماژول کنترل خودرو در برابر خطاها در تریلر، اتصال کوتاه در تریلر، بار اضافی و غیره محافظت می کند. سیم های رله مستقیماً به پشت چراغ های خودرو متصل می شوند، همانطور که در سیم کشی معمولی میله یدک کش برای ارائه سیگنال به رله. سپس رله خروجی هایی را به چراغ های تریلر/کاروان ارائه می دهد که مستقیماً از باتری تغذیه می شوند. از آنجایی که چراغ ها از باتری تغذیه می شوند، این رله جدید تنها 0.001 آمپر (1 میلی آمپر) از سیستم روشنایی خودرو می کشد، که بر هیچ سیستم هشدار لامپ یا سیم کشی خودرو حتی در جدیدترین وسایل نقلیه تأثیر نمی گذارد. برای وسایل نقلیه ای که چراغ های جانبی از همان سیم چراغ های ترمز یا چراغ های مه تغذیه می شوند، مناسب است (به راهنمای سیم کشی زیر مراجعه کنید). زنگ هشدار صوتی برای عملکرد چراغ تریلر ارائه می دهد (اکنون در MOT آزمایش شده است). راهنمای سیم کشی سیم های رله باید به این صورت متصل شوند: سیم زرد به نشانگر سمت چپ خودرو. سیم آبی به چراغ مه خودرو. سیم سفید به زمین/شاسی خودرو. سیم سبز به نشانگر سمت راست خودرو. سیم قهوه ای به چراغ جانبی/عقب سمت راست خودرو. سیم قرمز به چراغ های ترمز خودرو. سیم مشکی به چراغ جانبی/عقب سمت چپ خودرو. سیم خاکستری به چراغ دنده عقب خودرو. روی رله، ترمینال ها را به صورت زیر وصل کنید: ترمینال رله 1 به نشانگر سمت چپ تریلر. (پین 1 در سوکت توپ یدک کش) ترمینال رله 2 به چراغ مه تریلر. (پین 2 در سوکت توپ یدک کش) ترمینال رله 4 به نشانگر سمت راست تریلر. (پین 4 در سوکت توپ یدک کش) ترمینال رله 5 به چراغ جانبی/عقب سمت راست تریلر (پین 5 در سوکت توپ یدک کش) وسیله نقلیه.
