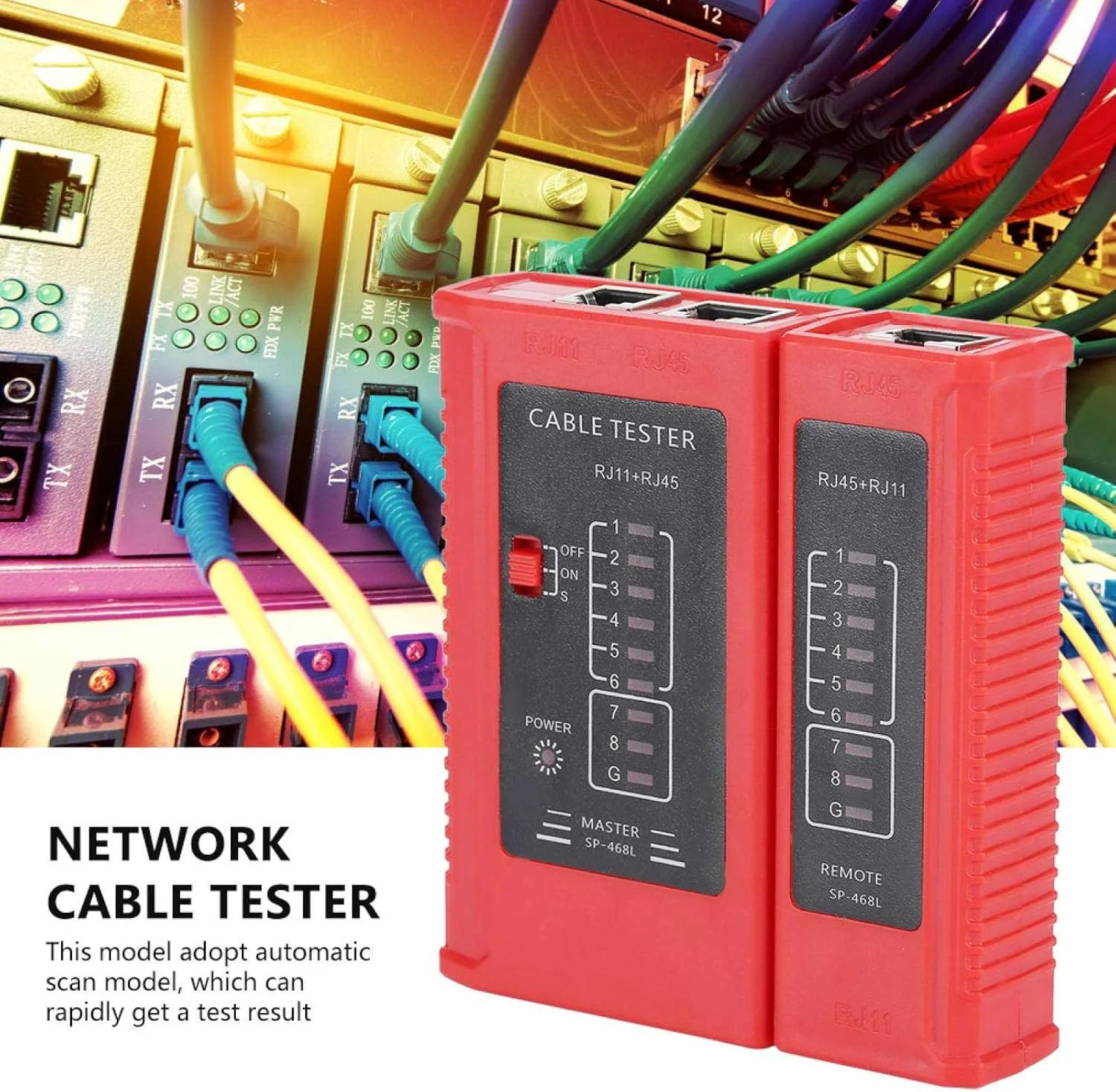

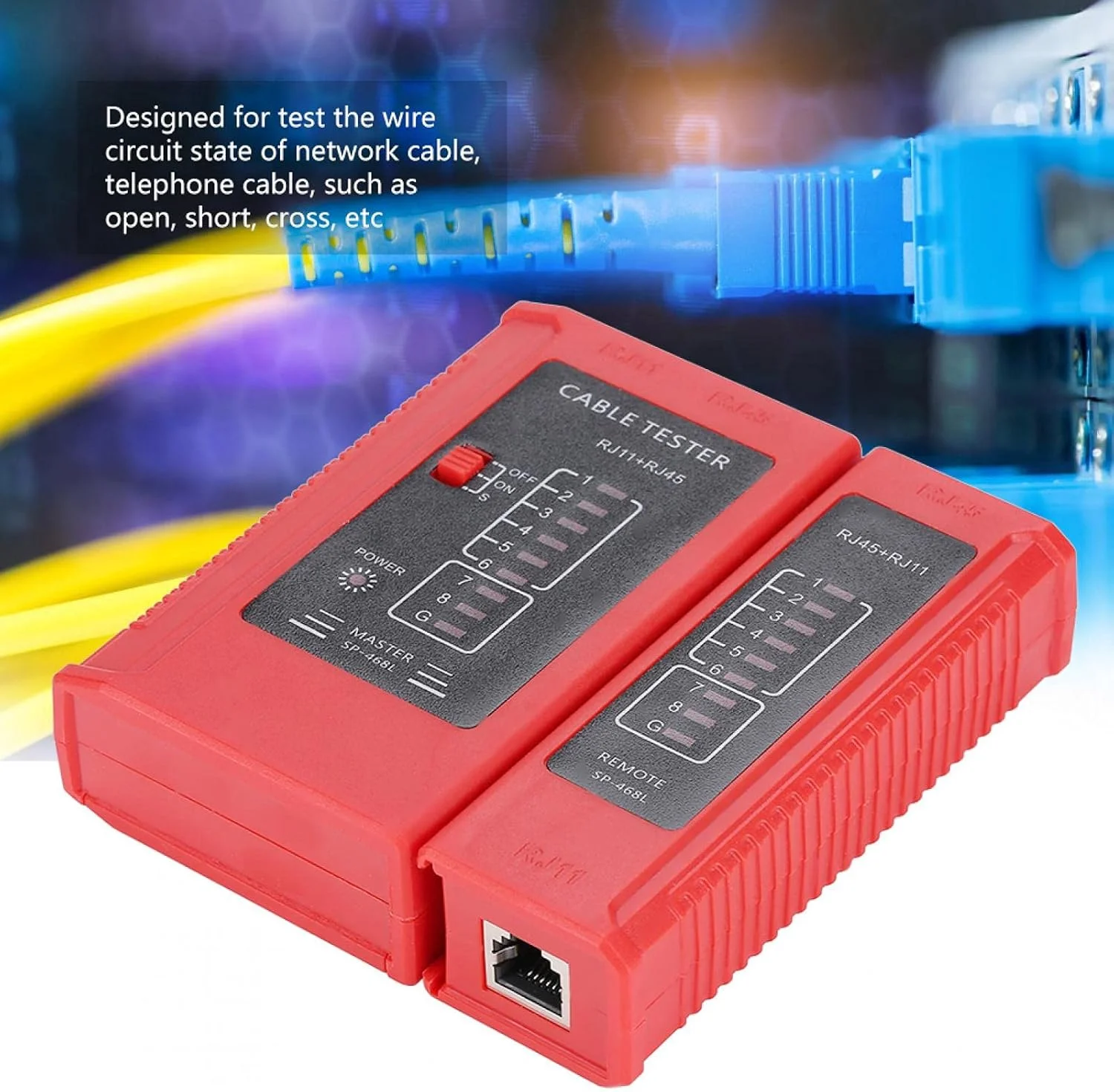

دستگاه تست کابل شبکه RJ11 RJ45 مدل WZ-468، ابزار اندازه گیری و تشخیص چند منظوره

مشخصات فنی: مدل: WZ-468 نوع کابل قابل تشخیص: RJ11, RJ45 منبع تغذیه: باتری 9 ولتی (شامل نمی شود) اندازه: 9.7*10.3*2.8 سانتی متر وزن: تقریبا 116 گرم دستورالعمل ها: 1. تست کابل های زوج به هم تابیده 1,2,3,4,5,6,7,8 و G و اطلاع رسانی به کاربر در مورد اینکه کدام خط دقیقا در مدار اشتباه قرار دارد. 2. حالت ON سرعت تست نرمال است، S سرعت تست سریع است و OFF دستگاه را خاموش می کند. 3. دستگاه را روشن کنید، کانکتور خط را به دستگاه اصلی و کنترل از راه دور وارد کنید. سپس چراغ های نشانگر (1 تا 8 و G) چشمک می زنند. دستگاه اصلی: 1-2-3-4-5-6-7-8-G دستگاه کنترل از راه دور: 1-2-3-4-5-6-7-8-G (RJ45) 1-2-3-4-5-6------ (RJ12) 1-2-3-4---------- (RJ11) اگر اتصال نرمال نباشد، به صورت زیر نمایش داده می شود: 1. هنگامی که یک کابل شبکه مانند کابل شماره 3 مدار باز است، چراغ های شماره 3 در دستگاه اصلی و انتهای تست از راه دور روشن نمی شوند. 2. هنگامی که چندین کابل مدار باز هستند، چندین کابل روشن نمی شوند. وقتی کمتر از دو کابل وصل شده باشند، چراغ ها روشن نمی شوند. 3. هنگامی که دو سر کابل های شبکه به هم ریخته اند، به عنوان مثال، کابل 2 و 4 به هم ریخته اند، به صورت زیر نشان داده می شود: دستگاه اصلی بدون تغییر: 1-2-3-4-5-6-7-8-G دستگاه از راه دور: 1-4-3-2-5-6-7-8-G لیست بسته: 1 عدد دستگاه تست کابل شبکه (باتری شامل نمی شود)
