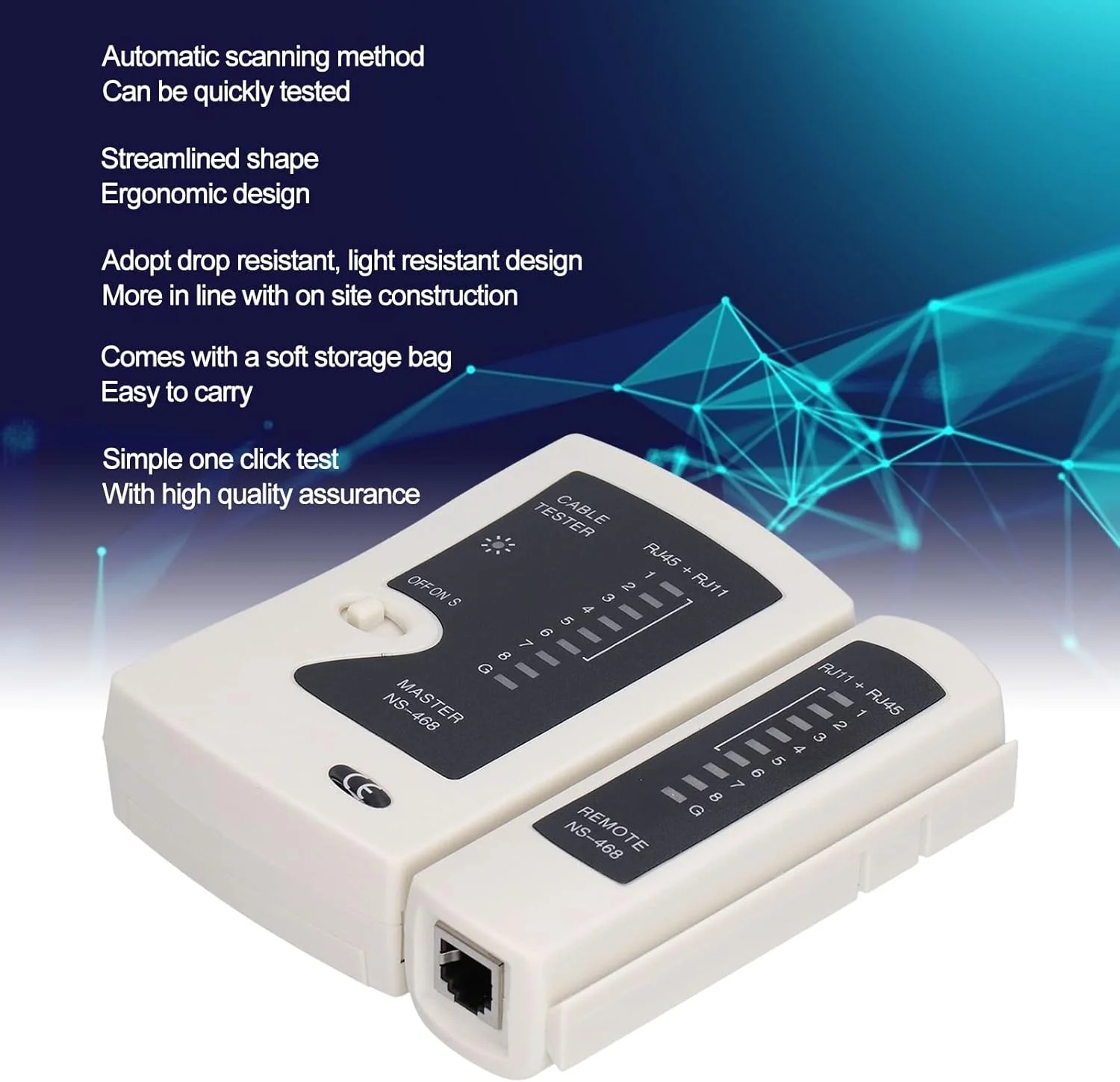

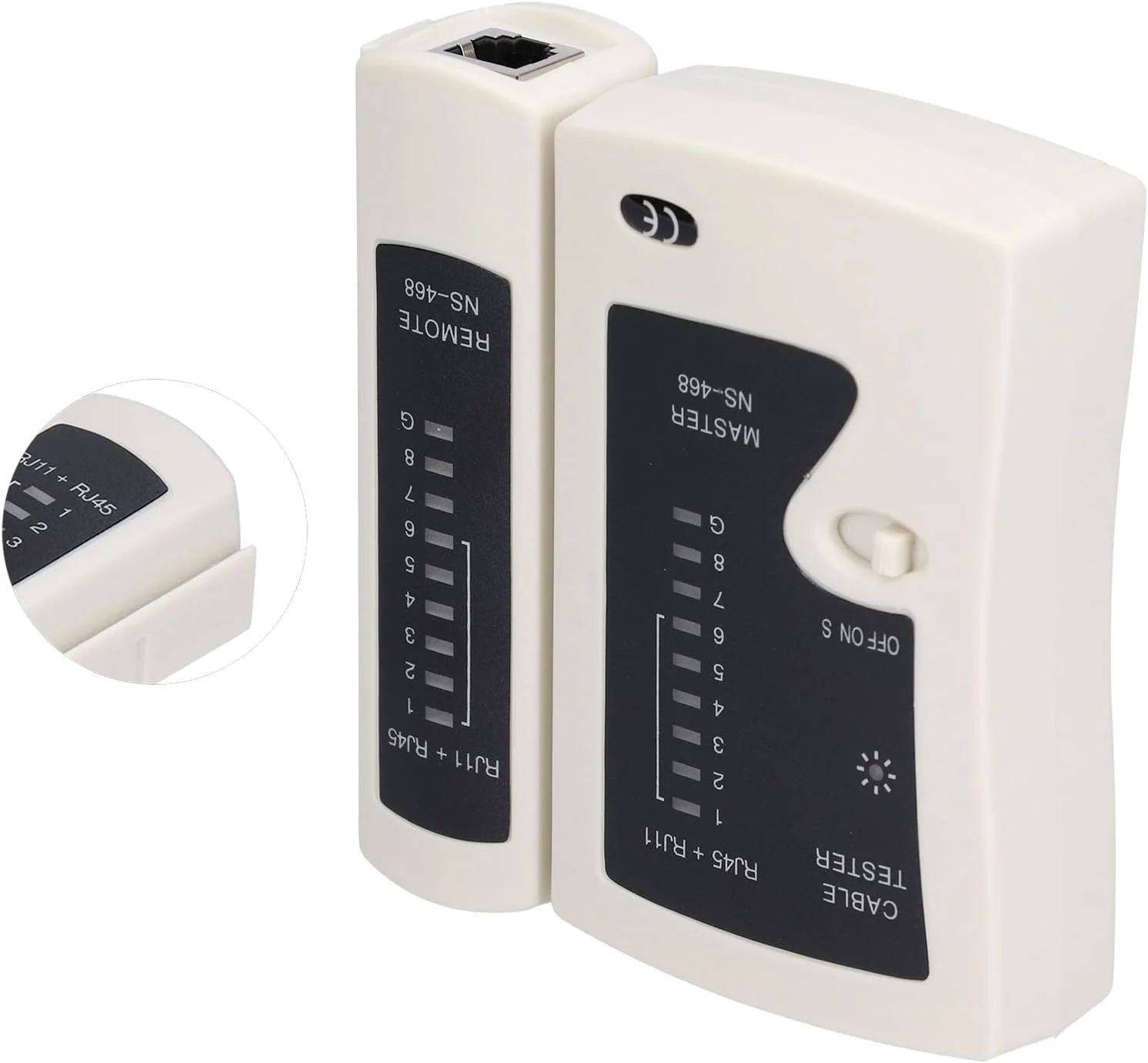

تستر کابل شبکه NS‑468 BNC، تستر سیم جهانی Rj45 Rj11 به همراه کیف نگهداری، DC 9V

نحوه استفاده: روش های تست: 1. زوج سیم های به هم تابیده 1، 2، 3، 4، 5، 6، 7، 8، G را یکی یکی (جفتی) تست کنید تا مشخص شود کدام یک (درست) اشتباه، اتصال کوتاه یا مدار باز است. 2. سوئیچ "OFF" بسته است، ON سرعت تست معمولی است و "S" سرعت تست آهسته است. 3. تست زوج سیم به هم تابیده: برق را روشن کنید، کابل شبکه را به ترتیب به تستر اصلی و تستر راه دور وصل کنید، چراغ های نشانگر میزبان از 1 تا G یکی یکی چشمک می زنند، همانطور که در شکل زیر نشان داده شده است: تستر اصلی: 1-2-3-4-5-6-7-8-G تستر راه دور: 1-2-3-4-5-6-7-8-G (RJ45) 1-2-3-4----------(RJ11) اگر سیم کشی عادی نباشد، به صورت زیر نمایش داده می شود: الف. هنگامی که یک کابل شبکه مانند خط 3 قطع می شود، چراغ های شماره 3 تستر اصلی و ترمینال تست راه دور روشن نمی شوند. ب. هنگامی که چندین خط در دسترس نیستند، چندین خط روشن نمی شوند. هنگامی که کابل شبکه کمتر از 2 خط متصل باشد، چراغ روشن نمی شود. ج. هنگامی که دو سر کابل های شبکه خارج از ترتیب هستند، به عنوان مثال سیم های 2، 4 خارج از ترتیب هستند، نمایش به صورت زیر است: تستر اصلی بدون تغییر باقی می ماند: 1-2-3-4-5-6-7-8-G ترمینال تست راه دور عبارت است از: 1-4-3-2-5-6-7-8-G د. هنگامی که کابل شبکه دارای 2 اتصال کوتاه است، تستر اصلی روشن نمی شود و دو سیم روی ترمینال تست راه دور نشان می دهند که چراغ های اتصال کوتاه کم نور هستند. اگر بیش از 3 سیم (شامل 3 سیم) وجود داشته باشد، تمام سیم های اتصال کوتاه، اتصال کوتاه می شوند. چراغ های شماره خطوط خاموش هستند. 4. برای تست قاب توزیع و ماژول نصب شده روی دیوار، دو جامپر تطبیق (مانند 110P4-RJ45) برای هدایت به تستر مورد نیاز است. 5. تست کابل کواکسیال: اگر کابل خوب باشد، چراغ های BNC در هر دو انتها به طور همزمان سبز چشمک می زنند.
