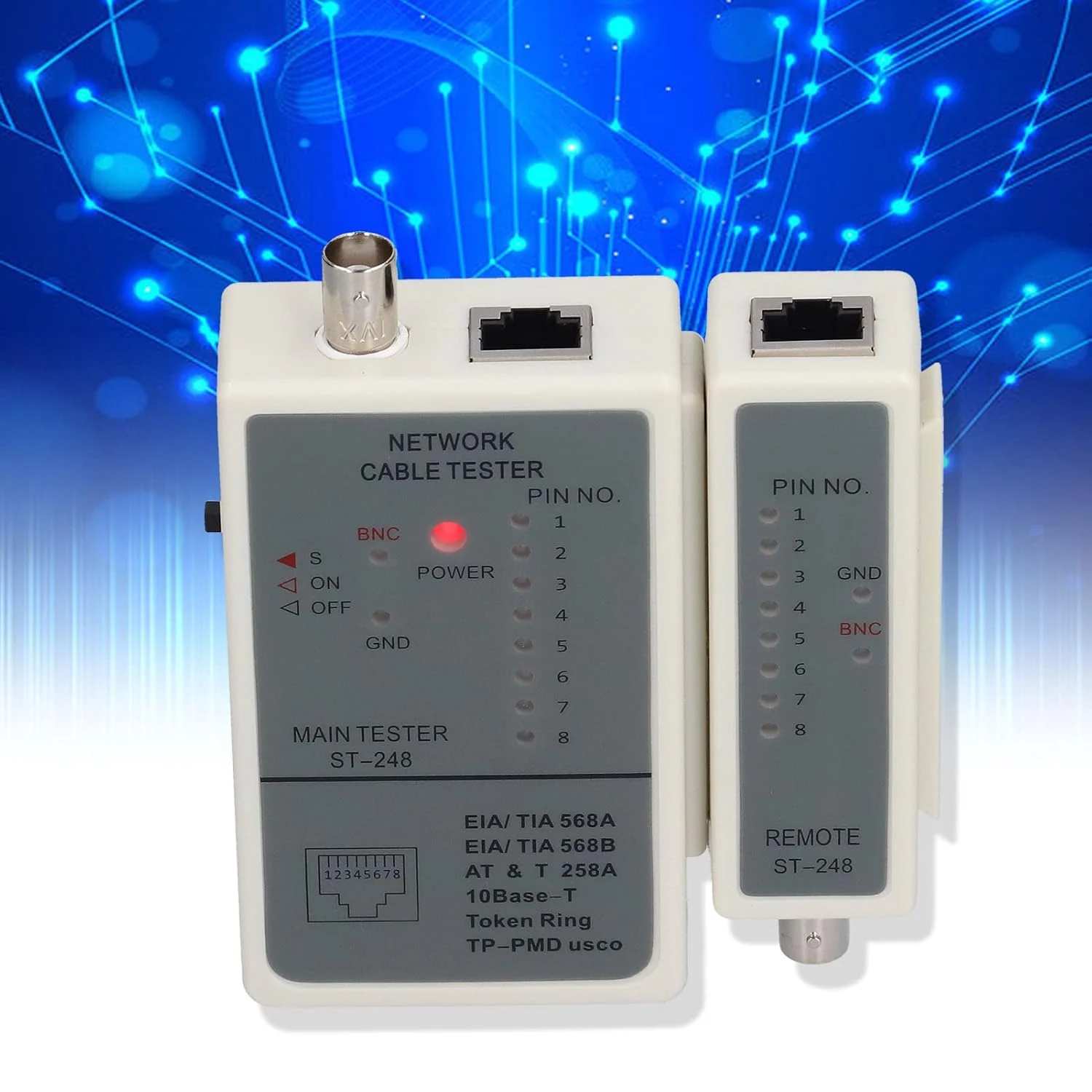

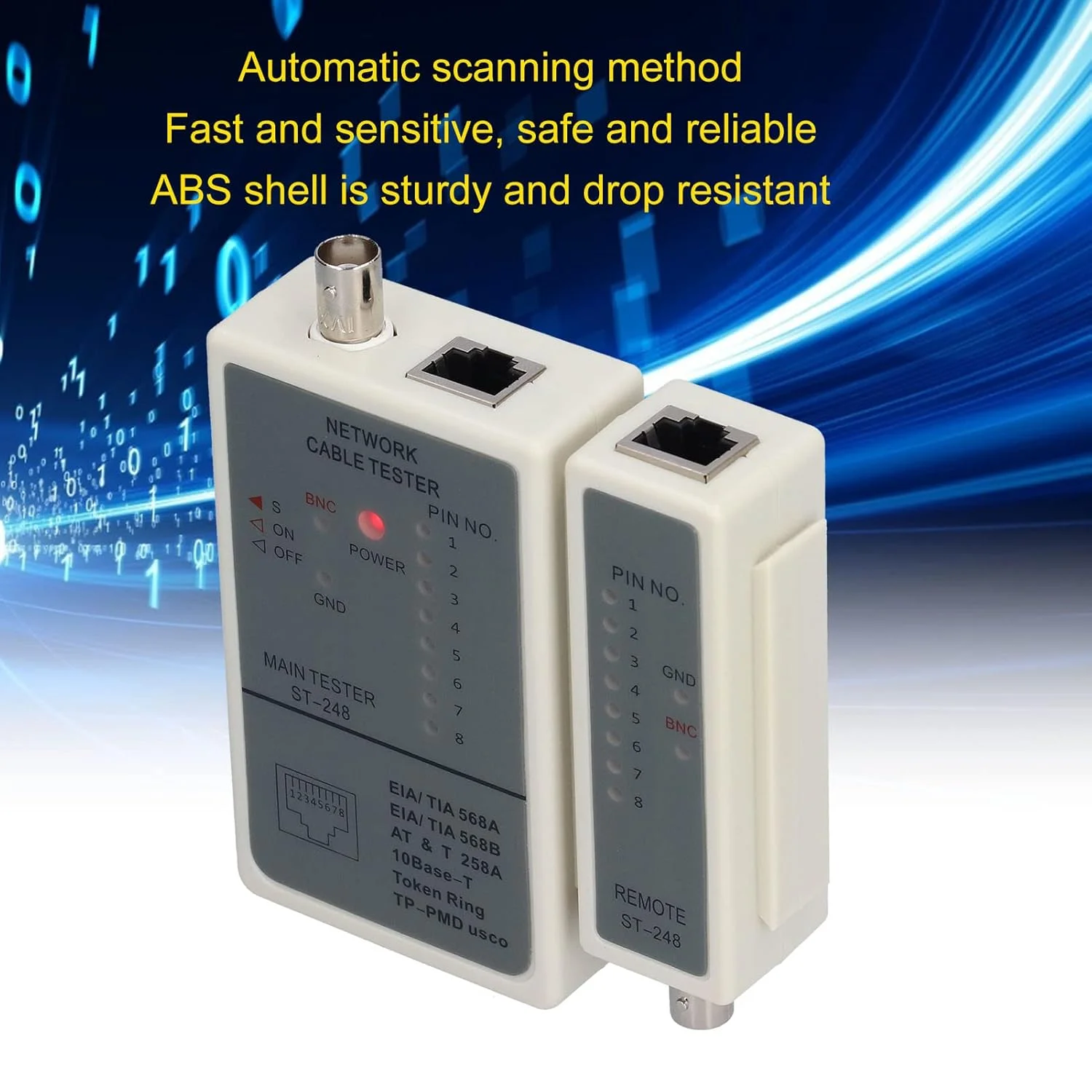

تستر کابل شبکه، تستر کابل اترنت RJ45 RJ11 RJ12، تستر سیم LAN قابل حمل با اسکن خودکار، بدنه ABS برای متخصصان فناوری اطلاعات و تکنسین ها

مشخصات فنی: نوع مورد: تستر کابل جنس: بدنه ABS مدل: 248 کابل تست: RJ45، RJ12، RJ11 منبع تغذیه: باتری لایه ای DC 9 ولت (بدون باتری) مصرف برق: 25MA روش های تست: 1. زوج های بهم تابیده 1، 2، 3، 4، 5، 6، 7، 8، G را یکی یکی (زوج) تست کنید تا مشخص شود کدام یک (زوج) اشتباه، اتصال کوتاه یا مدار باز است. 2. سوئیچ OFF بسته است، ON سرعت تست معمولی است، S سرعت تست آهسته است. 3. تست زوج به هم تابیده: برق را روشن کنید، کابل شبکه را به ترتیب به تستر اصلی و تستر از راه دور وصل کنید، و چراغ های نشانگر میزبان از 1 تا G یکی یکی چشمک می زنند، همانطور که در شکل زیر نشان داده شده است: تستر اصلی: 1‑2‑3‑4‑5‑6‑7‑8‑G تستر از راه دور: 1‑2‑3‑4‑5‑6‑7‑8‑G (RJ45)، 1‑2‑3‑4 (RJ11) اگر سیم کشی عادی نباشد، به صورت زیر نمایش داده می شود: الف. هنگامی که کابل شبکه وجود دارد، به عنوان مثال خط 3 قطع شده است، چراغ های ترمینال تست اصلی و از راه دور شماره 3 روشن نیستند. ب. هنگامی که چندین خط در دسترس نیستند، چندین خط روشن نمی شوند. هنگامی که کابل شبکه کمتر از 2 خط متصل است، چراغ روشن نمی شود. ج. هنگامی که دو سر کابل های شبکه خارج از ترتیب هستند، به عنوان مثال سیم های 2، 4 خارج از ترتیب هستند، نمایش به شرح زیر است: تستر اصلی بدون تغییر باقی می ماند: 1‑2‑3‑4‑5‑6‑7‑8‑G ترمینال تست از راه دور عبارت است از: 1‑4‑3‑2‑5‑6‑7‑8‑G د. هنگامی که کابل شبکه دارای 2 اتصال کوتاه است، تستر اصلی روشن نمی شود و دو سیم روی ترمینال تست از راه دور نشان می دهد که چراغ های اتصال کوتاه کم نور هستند. اگر بیش از 3 سیم (شامل 3 سیم) وجود داشته باشد، تمام سیم های اتصال کوتاه اتصال کوتاه می شوند. چراغ های چندین شماره خط خاموش هستند. 4. برای تست قاب توزیع و ماژول نصب شده روی دیوار، دو جامپر منطبق (مانند 110P4‑RJ45) برای هدایت به تستر مورد نیاز است. لیست بسته: 1 عدد تستر کابل 1 عدد کیف چرمی 1 عدد دفترچه راهنمای کاربر انگلیسی نحوه استفاده:
