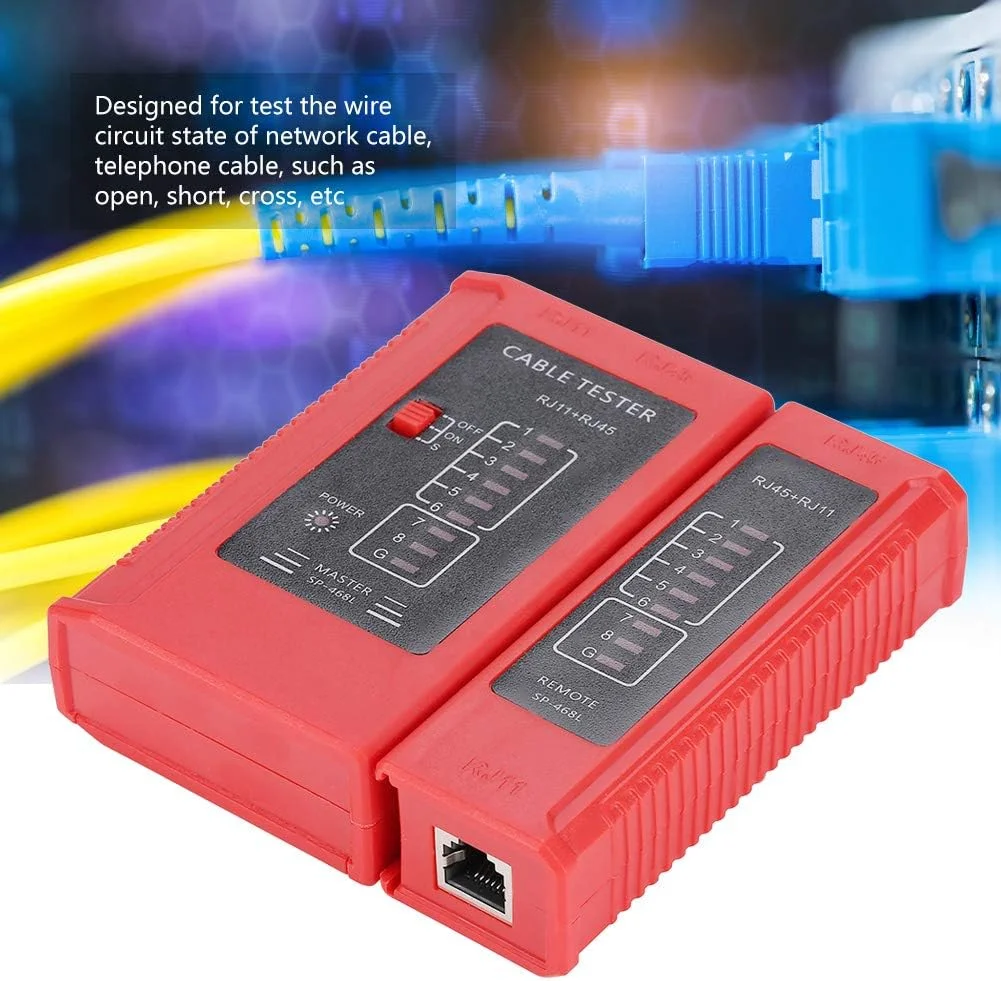

تستر پیوستگی کابل شبکه RJ45 و RJ11، ابزار تست خودکار سیم کشی شبکه اترنت LAN، تشخیص خطا (باتری شامل نمی شود)

مشخصات فنی: مدل: WZ-468 نوع کابل قابل شناسایی: RJ11, RJ45 منبع تغذیه: باتری 9 ولتی (شامل نمی شود) اندازه: 9.7*10.3*2.8 سانتی متر وزن: تقریبا 116 گرم دستورالعمل ها: 1. تستر را روشن کنید، کانکتور خط را در تستر اصلی و کنترل از راه دور قرار دهید. سپس چراغ های نشانگر (1 تا 8 و G) چشمک می زنند. تستر اصلی: 1-2-3-4-5-6-7-8-G تستر کنترل از راه دور: 1-2-3-4-5-6-7-8-G (RJ45) 1-2-3-4-5-6 ------ (RJ12) 1-2-3-4 ---------- (RJ11) اگر اتصال نرمال نباشد، به صورت زیر نمایش داده می شود: 1. هنگامی که یک کابل شبکه مانند کابل شماره 3 مدار باز است، چراغ های شماره 3 تستر اصلی و انتهای تست از راه دور روشن نمی شوند. 2. هنگامی که چندین کابل مدار باز هستند، چندین کابل روشن نمی شوند. هنگامی که کمتر از دو کابل متصل هستند، چراغ ها روشن نمی شوند. 3. هنگامی که دو سر کابل های شبکه به هم ریخته اند، به عنوان مثال، کابل 2 و 4 به هم ریخته اند، به صورت زیر نشان داده می شود: تستر اصلی بدون تغییر: 1-2-3-4-5-6-7-8-G تستر از راه دور: 1-4-3-2-5-6-7-8-G لیست بسته: 1 عدد تستر کابل شبکه (باتری شامل نمی شود)
