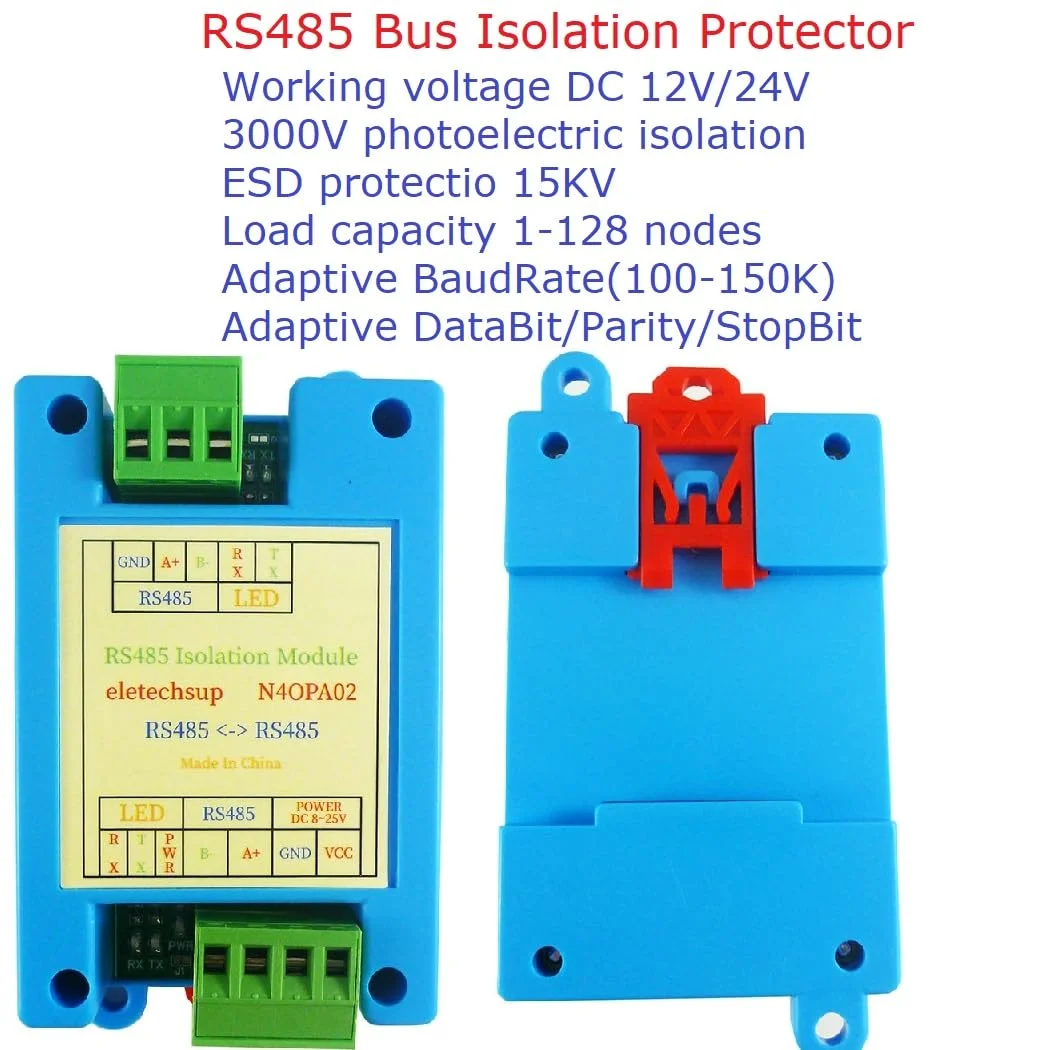

ماژول تقویت کننده و تکرار کننده سیگنال ایزولاتور فعال RS485 با نرخ باد تطبیقی 150KBPS

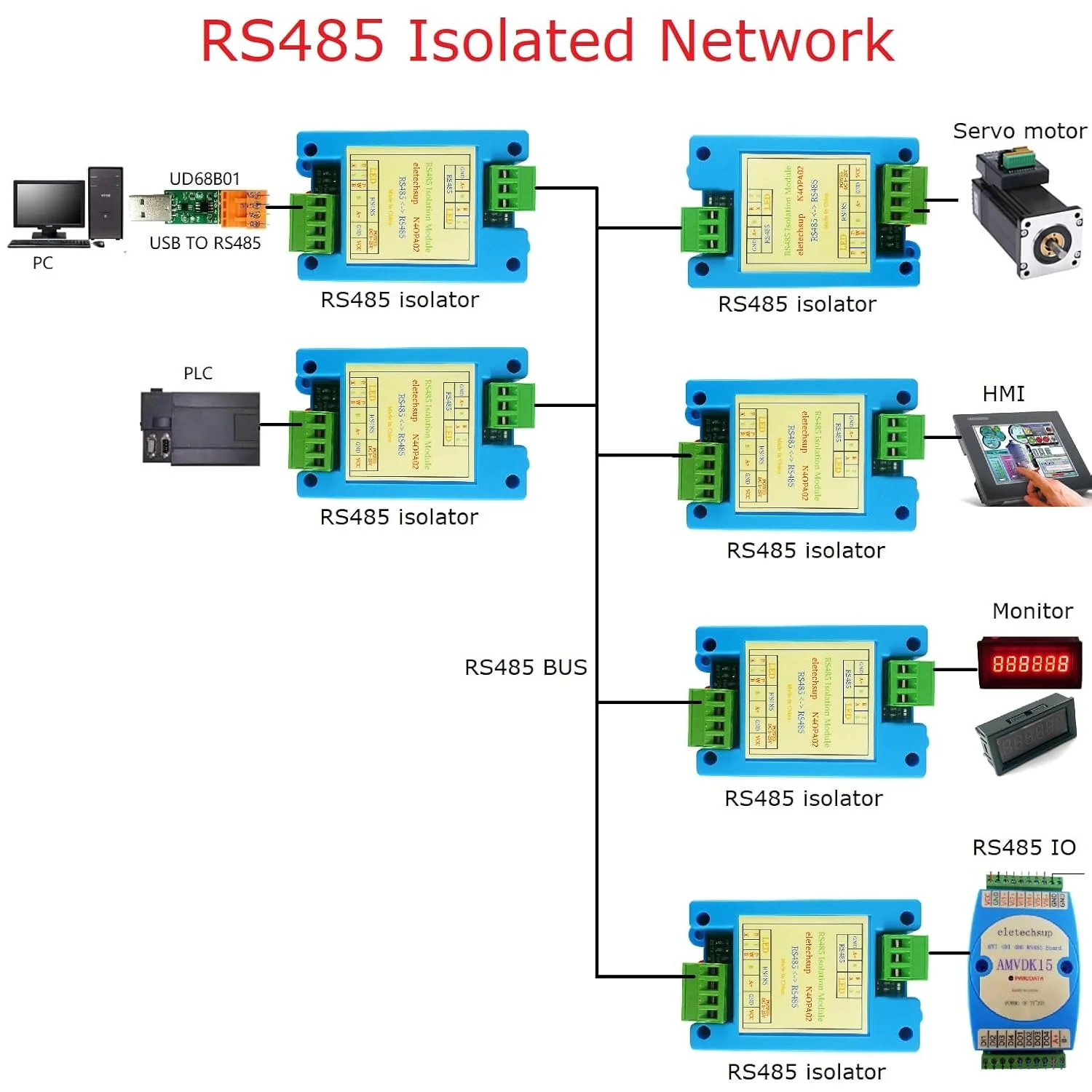

نام محصول: هاب روتر محافظ ایزولاسیون 3KV باس RS485، تقویت کننده سیگنال 485 برای PLC IO HMI TP Relay Morot لیست بسته بندی: ماژول محافظ ایزولاسیون 3KV باس RS485 معرفی محصول: تکرار کننده RS485 ایزوله یک تقویت کننده و توسعه دهنده سیگنال RS485 با کارایی بالا و درجه صنعتی است. این محصول می تواند به طور خودکار جهت جریان داده و نرخ باد ارتباطی را حس کند، بدون هیچ گونه سیگنال کنترلی، انتقال شفاف داده را تضمین می کند. منبع تغذیه و سیگنال ارتباطی تجهیزات کاملاً ایزوله شده اند و اقداماتی مانند حفاظت در برابر نوسانات و حفاظت الکترواستاتیک ارائه شده است. دارای ویژگی های فاصله انتقال طولانی، سرعت بالا، عملکرد پایدار و قابل اعتماد است. به طور گسترده ای در دستگاه های حضور و غیاب، سیستم های عوارض کارت IC، کنترل اتوماتیک، سیستم های کنترل دسترسی، پارکینگ ها، سیستم های فروش مواد غذایی غذاخوری، سیستم های عوارض جاده استفاده می شود. ویژگی ها 1. طراحی صنعتی، ایزولاسیون ارتباطی کامل، عملکرد پایدار و قابل اعتماد، نرخ باد تطبیقی 100-115200Kbps. 2. ماژول برق ایزوله DC/DC با کیفیت بالا برای تحقق ایزولاسیون الکتریکی بین پورت ها. 3. پشتیبانی از ارتباطات چند دستگاهی، تا 128 گره قابل اتصال است و طولانی ترین فاصله انتقال 1500 متر است. 4. فناوری کنترل خودکار جریان داده، به طور خودکار جهت انتقال داده را تشخیص داده و کنترل می کند. 5. اقدامات حفاظتی متعدد: حفاظت ESD مثبت یا منفی 15KV، حفاظت TVS دو کاناله 600W و ایزولاسیون ارتباطی 2.5KV. 6. منبع تغذیه دارای محدوده وسیعی از 8-25VDC است و دارای حفاظت در برابر اتصال معکوس است. 7. پشتیبانی از نصب استاندارد ریل راهنما 35. پارامترهای الکتریکی 1 ولتاژ کاری 8-25 ولت (DC 9V 12V 24V) 2 جریان کاری: 12-15MA 3 ایزولاسیون فوتوالکتریک 3000 ولت 4 ظرفیت بار 1-128 گره 5 فاصله ارتباطی 0-1500 متر 6 نرخ باد تطبیقی 100-115200BPS، توازن تطبیقی (NONE ODD EVEN) 7 اندازه: 100*53*32 8 وزن: 63 گرم محافظ ایزولاسیون باس RS485 ولتاژ کاری DC 12V/24V ایزولاسیون فوتوالکتریک 3000 ولت حفاظت ESD 15KV ظرفیت بار 1-128 گره نرخ باد تطبیقی (100-150K) تذکراتی در مورد سیم کشی RS485 1. خط ارتباطی RS485 باید از یک جفت سیم تابیده محافظ دار استفاده کند و بهتر است از چند رشته برای پشتیبان گیری استفاده شود. توصیه می شود طول کل از 1500 متر تجاوز نکند. 2. سیم کشی باید تا حد امکان از سیم های ولتاژ بالا دور نگه داشته شود و نباید با سیم های برق موازی باشد، چه رسد به اینکه با هم بسته شوند. 3. باس RS485 باید یک ساختار باسی دست به دست باشد و قاطعانه به اتصال ستاره ای و اتصال چنگالی پایان دهید. 4. اگر بیش از 30 کنترلر وجود دارد یا طول خط بیشتر از 500 متر است، توصیه می شود از تکرار کننده های RS485 استفاده شود. 5. تجهیزات و شاسی های دارای برق AC باید واقعاً زمین شوند و به خوبی زمین شوند. 6. زمین های GND تمام دستگاه های RS485 را با سیم های محافظ به هم وصل کنید. ارتباط با استفاده از الزامات انتخاب سیم باس RS-485: از جفت سیم تابیده محافظ دار 2 هسته ای استفاده کنید مس، قطر سیم 0.5 ~ 0.75 میلی متر مربع، امپدانس 3888 اهم/کیلومتر، راکتانس خازنی 30-50 نانوفاراد/کیلومتر، کابل جفت سیم تابیده محافظ دار 2 هسته ای با فاصله پیچش 20 میلی متر (اگر فاصله کابل از 500 متر تجاوز نکند، استاندارد کابل را می توان به طور مناسب کاهش داد، اما باید یک کابل جفت سیم تابیده باشد) محدودیت باس: از دو یا چند دستگاه تشکیل شده است که از نظر فیزیکی به یکدیگر متصل هستند. حداکثر 256 دستگاه مجاز به اتصال به باس هستند. بدون تکرار کننده، طول باس بیشتر از 1500 متر نیست. باس سیستم نباید شاخه شاخه شود. اگر شاخه اجتناب ناپذیر باشد، باید الزامات زیر رعایت شود: 1. طول شاخه نباید بیشتر از 10 متر باشد. طول کل باس نباید از 800 متر تجاوز کند. تعداد کل دستگاه ها در خط شاخه نباید از 50 تجاوز کند. 2. تمام خطوط سیگنال ارتباطی باید تا حد امکان از منابع تداخل دور نگه داشته شوند. خطوط سیگنال باید در چاه های الکتریکی ضعیف اجرا شوند و نمی توانند به موازات برق قوی (مانند منبع تغذیه مسکونی 220 ولت) یا خطوط سیگنال فرکانس رادیویی (مانند CATV، خطوط صوتی سیگنال بزرگ) اجرا شوند. خط، فاصله باید بیشتر از 0.5 متر باشد. 3. اتصالات تمام خطوط باید با جوشکاری یا بستن پیچ متصل شوند و باید با درمان ضد آب و ضد رطوبت انجام شود. به عنوان مثال، اتصالات لب به لب را می توان جوش داد و محکم با نوار ضد آب پیچید یا با رزین اپوکسی مهر و موم کرد. زمین مشترک سیگنال: 1. همه دستگاه ها در یک بخش شبکه باید دارای یک زمین سیگنال یکپارچه باشند تا از تداخل حالت مشترک جلوگیری شود. 2. هنگام منبع تغذیه متمرکز، قطب های منفی DC تمام منابع تغذیه (از جمله منابع تغذیه خودکار تجهیزات ارتباطی) را در همان بخش شبکه به هم وصل کنید تا یک زمین سیگنال مشترک تشکیل شود. در این زمان، زمین سیگنال، زمین برق DC است. 3. هنگامی که یک خانوار به طور مستقل برق تامین می کند، پین های زمین (خط سیاه) تمام دستگاه های باس را در همان بخش شبکه به هم وصل کنید تا یک زمین سیگنال مشترک تشکیل شود. نمودار نصب و سیم کشی چند روش اشکال زدایی توصیه می شود: اول از همه، اطمینان حاصل کنید که سیم کشی تجهیزات صحیح است و کاملاً مطابق با مشخصات است: 1. روش زمین مشترک: از یک سیم یا سیم محافظ دار برای اتصال زمین های GND تمام دستگاه های 485 استفاده کنید تا از اختلاف پتانسیل بین تمام دستگاه ها که بر ارتباطات تأثیر می گذارد جلوگیری شود. 2. روش قطع میانی: با قطع کردن از وسط، بررسی کنید که آیا علت بار بیش از حد تجهیزات، طولانی بودن فاصله ارتباطی و تأثیر آسیب به کل خط ارتباطی توسط یک تجهیزات خاص است یا خیر. 3. روش کشیدن سیم جداگانه: به سادگی و به طور موقت یک سیم را جداگانه به دستگاه بکشید، که می تواند برای رد اینکه آیا خطای ارتباطی ناشی از سیم کشی است یا خیر استفاده شود. 4. روش تعویض مبدل: چند مبدل را با خود حمل کنید، تا بتوانید رد کنید که آیا کیفیت مبدل بر کیفیت ارتباطات تأثیر می گذارد یا خیر. 5. روش اشکال زدایی لپ تاپ: ابتدا اطمینان حاصل کنید که نوت بوک کامپیوتری که با خود حمل می کنید دستگاهی با ارتباطات عادی است و کامپیوتر مشتری را برای برقراری ارتباط جایگزین کنید. اگر می تواند، نشان می دهد که پورت سریال کامپیوتر مشتری ممکن است آسیب دیده باشد.
